Araña Piso 1

Se colocan solo 5 secciones en este plato, el sexto espacio se deja vacio

Para formar este ensamblaje primero debemos fabricar algunas piezas para formar subensamblajes.
 Posteriormente ensamblamos todos los subensamblajes para formar la seccion que llamaremos "Araña 1"

1 Fabricar estas piezas

Araña1 p1

Cantidad: 1
Grosor: 4 mm

Perforar un agujero central de 38 mm de diametro

Araña1 p2

Cantidad: 1
Grosor: 6.75 mm

Si desea puede dejar más gruesa la pared de este anillo, siempre respetando el diámetro interior

Araña1 p3

Cantidad: 1
Grosor: 30 mm

En esta pieza tenemos dos diámetros.

El más angosto es para que pase el eje principal que tiene 38 mm
El segundo diámetro es para colocar el rodamiento

Araña1 p4

Cantidad: 1
Grosor: 6 mm

Esta lámina es para reforzar la pieza "Araña1-p1" que es la que va a soportar los brazos.

Comprar estas piezas

Tornillo

Cantidad:
10 tornillos de 3/8x1" (3/8" es el diametro)

Rodamiento

Cantidad: 2

Medidas: 85.61x38.1x19.05


19.05 mm es el grueso o ancho del rodamiento

Tuerca

Cantidad: 10 tuercas de 3/8"
Unir con soldadura

Despues de haber fabricado las piezas procedemos a unirlas con soldadura como veremos en el video a continuacion.
Luego de haber termidado y pintado podemos colocar los 2 rodamientos

¡Importante!

La pieza "Araña 1 P2 " debe ser unida con soldadura por el exterior para no obstruir el asentamiento del rodamiento que debemos colocar posteriormente.

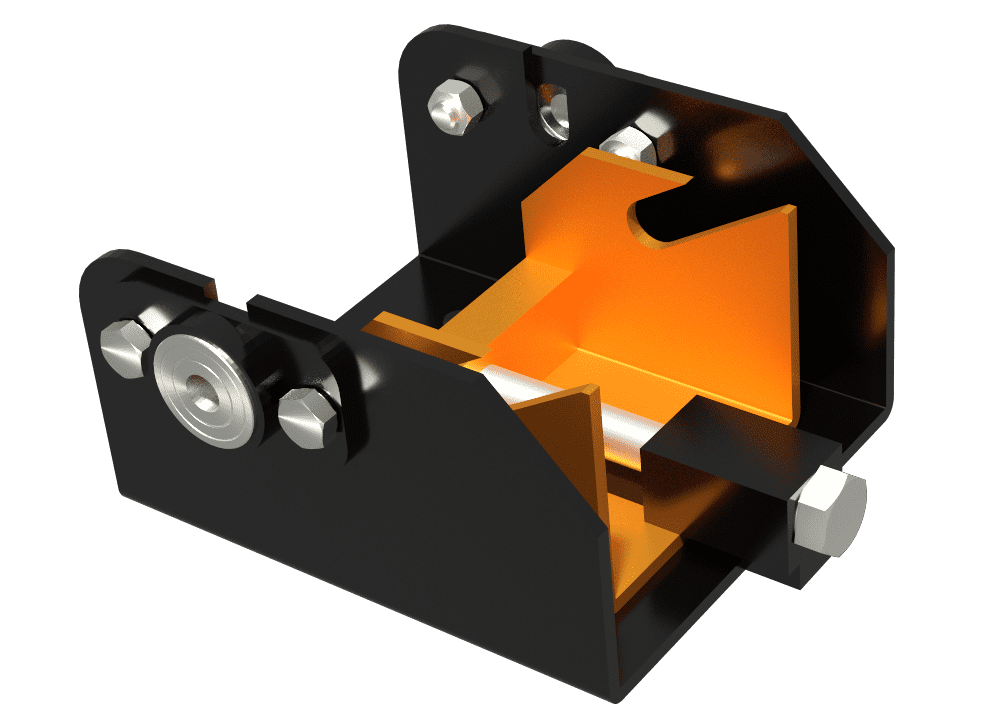

Se requiere el ensamblaje "Soporte Brazos"

Se necesita el ensamblaje "Soporte Brazos" para formar el ensamblaje "Araña piso 1"

Dejamos un espacio porque es el que nos va a permitir mas adelante bajar los brazos del piso2
