Ten en cuenta que es importante verificar las medidas para tu proyecto antes de iniciar con la soldadura


Comience cortando las piezas requeridas.

Una vez que haya cortado las piezas necesarias, utilice soldadura para unir las patas en la base. Asegúrese de que las soldaduras sean fuertes y resistentes.

Una vez terminado corte y soldadura, debería tener una base resistente con tres patas para su pulpo serigráfico.

Y asegurarte que las soldaduras estén bien hechas para garantizar estabilidad y seguridad en el uso de tu pulpo serigrafico.

Paso 1

Base patas 1

Se necesitan 3 piezas de 120 x 60 mm, grosor de 2.5 mm

Cortar los extremos a 60° conforme a los planos.

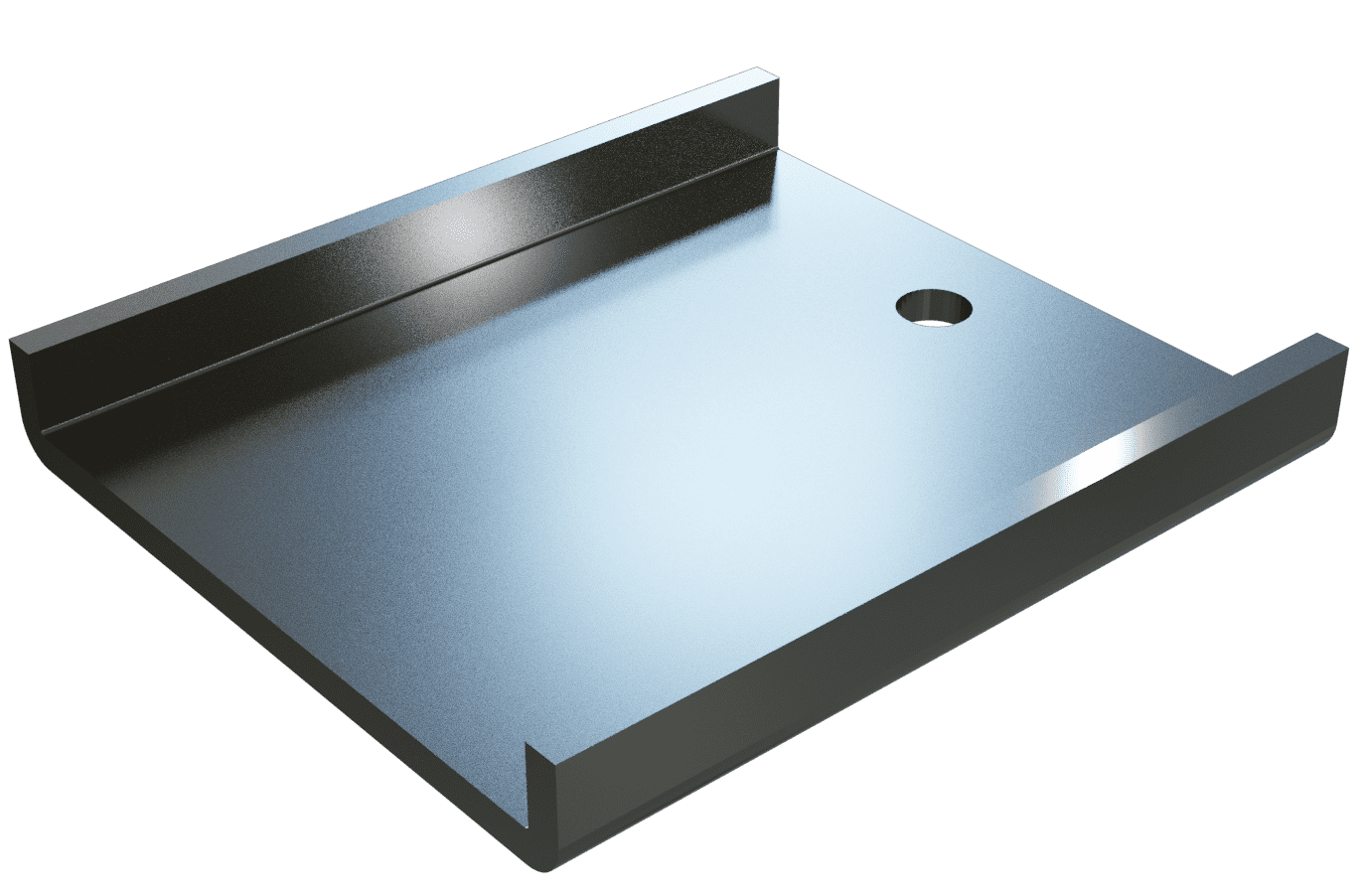

Base patas 2

Cantidad requerida: 3
Grosor: 6 mm
Doblar a 90º de acuerdo a los planos

Perforar agujero de 3/8" y formar rosca de 1/2".

Comprar esta pieza

Comprar tres tuercas de 1/2"

Unir las piezas con soldadura.

Aplicar soldadura por todos los contornos para formar una pata firme
Unir tambien la tuerca de 1/2"
Se requieren 3 ensambles iguales



Es posible que en algunos casos hablemos de tolerancias,
estas nos serviran para dar ajustes entre algunas piezas
Tendremos tolerancias positivas(+) y negativas(-).

Paso 2
Fabricar estas piezas

Base patas 3

Cantidad: 2
Grosor: 4 mm

El agujero central es de 38+1 mm de diametro
+1 es la tolerancia, es decir que podemos dejar el agujero de 39 mm para que el eje que posteriormente vamos a colocar no quede muy forzado.

Base patas 4

Cantidad: 2
Grosor: 3 mm
Doblar a 90º de acuerdo a los planos.

Se requiere hacer ranuras de 3/8" (9.53 mm) x 15 mm de longitud

Comprar estas piezas

Base patas 5

Cantidad: 1
Longitud: 53 cm
Diametro: 1 1/2"

Acero inoxidable es el material sugerido para este eje

Base patas 6

Cantidad: 3
Diametro del tornillo: 1/2"

Es indispensable comprar estas piezas con freno.
Eso nos da la libertad de soltar los frenos y mover la máquina en el lugar requerido
...para luego volver a activar los frenos de las ruedas y evitar desplazamientos de la máquina.

Guiese por la siguiente imagen sobre la ubicación (70 mm) de las piezas (Base patas 4)
"estas serán necesarias para sostener el amortiguador"

Amortiguador

En la próxima lección veremos la fabricación del amortiguador

Tenga en cuenta que la pieza "Base patas4" donde va asegurado el freno debe entrar a 70 mm del borde de la pieza "Base patas3"
...Ver imagen


Unir con soldadura de acuerdo al siguiente video



Ya terminado el trabajo de soldadura pintamos teniendo cuidado de no pintar el eje, y por ultimo colocar las ruedas para dar por termidado la "Base patas"

Aplicar soldadura por todos los contornos para formar una base firme
ya puedes pulir y pintar la base del color deseado.
