Microregistro

Algunas piezas deben ser soldadas, otras piezas son ajustables

Paso 1: Fabricar estas piezas

La cantidad de materiales requeridos son para fabricar un ensambale izquierdo y otro ensamblaje derecho

microregistro Frontal P1

¡ATENCION!

Se requieren 2 piezas
Una izquierda y una derecha.
¡Esta es la pieza izquierda!

microregistro Frontal P6

Se requieren 1 pieza
Diametro 5/16"
Longitud 25 mm

microregistro Frontal P7

Se requieren 2 piezas.
Diametro agujeros 5/16"
Formar rosca de 3/8" despues de haber unido esta pieza a la pieza "microregistro Frontal P1"

Subensamblaje izquierdo

Unir con soldadura las piezas
"microregistro Frontal P1", "microregistro Frontal P6", "microregistro Frontal P7"

Se requieren 2 subensambles izquierdo y derecho, (este es el subensamblaje izquierdo).
Conforme se aprecia en el siguiente video se requieren 3 piezas para formar este subensamblaje.
Unir con soldadura las piezas y luego formar rosca de 3/8" a la pieza "microregistro Frontal P7"

Las dos piezas restantes las usaremos para formar el subensamblaje derecho

Subensamblaje derecho

Puedes apreciar en el video que solo se necesitan 2 piezas para formar este subensamblaje.
"microregistro Frontal P1", "microregistro Frontal P7"
Unir con soldadura las piezas y luego formar rosca de 3/8" a la pieza "microregistro Frontal P7"

Paso 2: Fabricar estas piezas

microregistro Frontal P5

Se requieren 2 piezas
Diametro de agujero superior de 5/16" y formar rosca de 3/8"
Diametro de agujero inferior de 1/4" y formar rosca de 5/16"

microregistro Frontal P3

Se requieren 2 piezas
Diametro de los agujeros que van enfrentados (superior e inferior) 5/16" y formar rosca de 3/8"
Diametro de agujero frontal 3/8" (no requiere rosca)

microregistro Frontal P4

Se requieren 2 piezas
Diametro de agujero 5/16"
Formar rosca de 3/8"

Comprar estas piezas

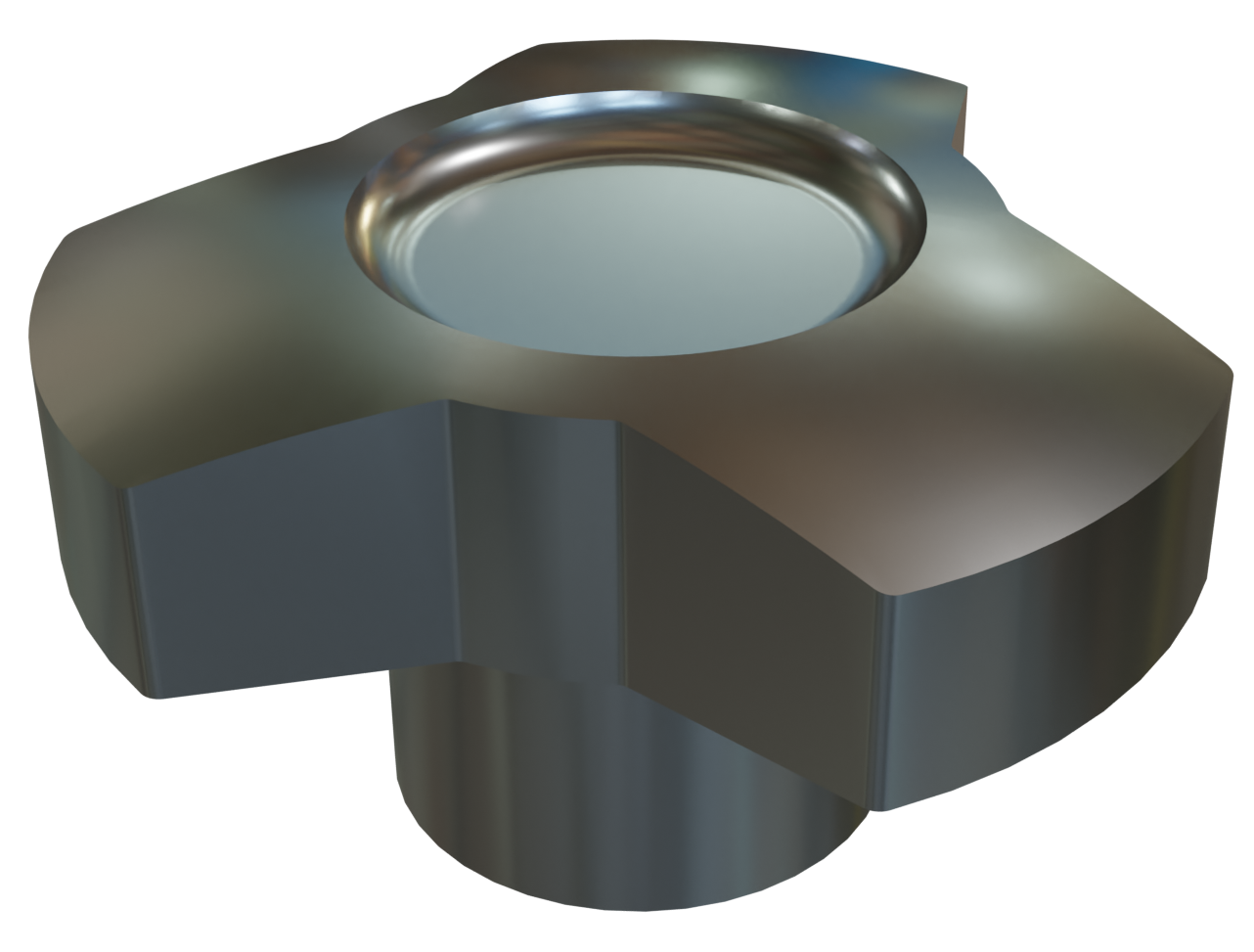

PERILLA

Se requieren 2 piezas con rosca de 3/8"

TORNILLO

Se requieren 2 piezas con rosca de 3/8"
Longitud de 2 1/2" (63.5 mm)

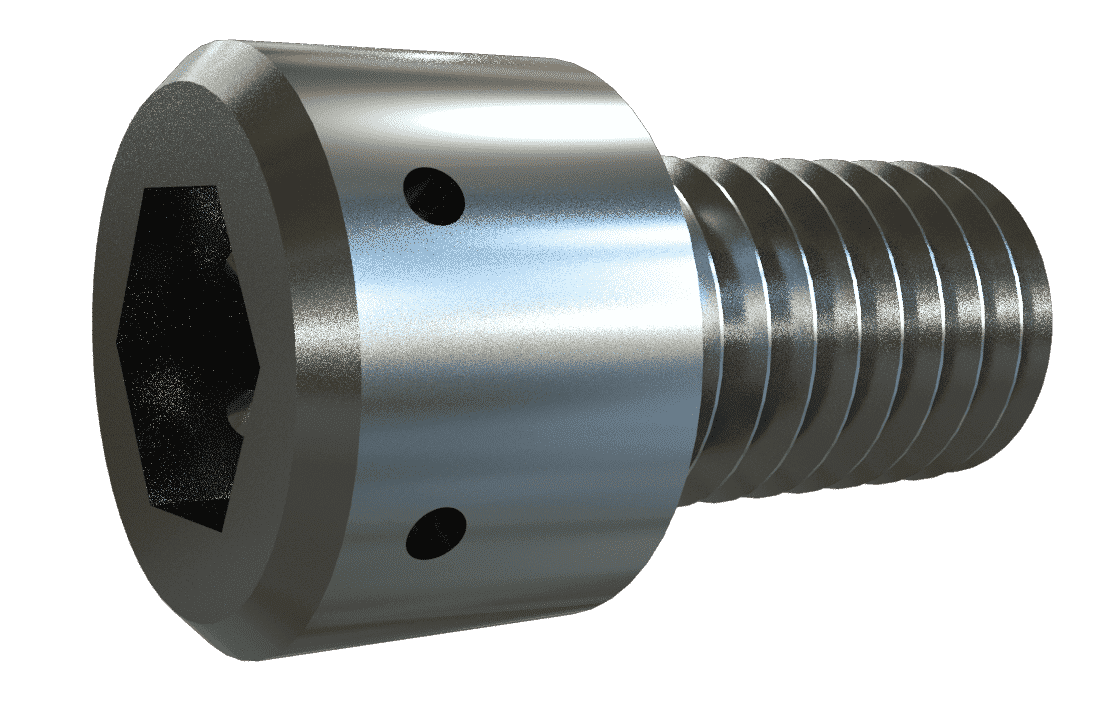

TORNILLO BRISTOL

Se requieren 2 piezas con rosca de 5/16"
Longitud de 1/2" (12.7 mm)

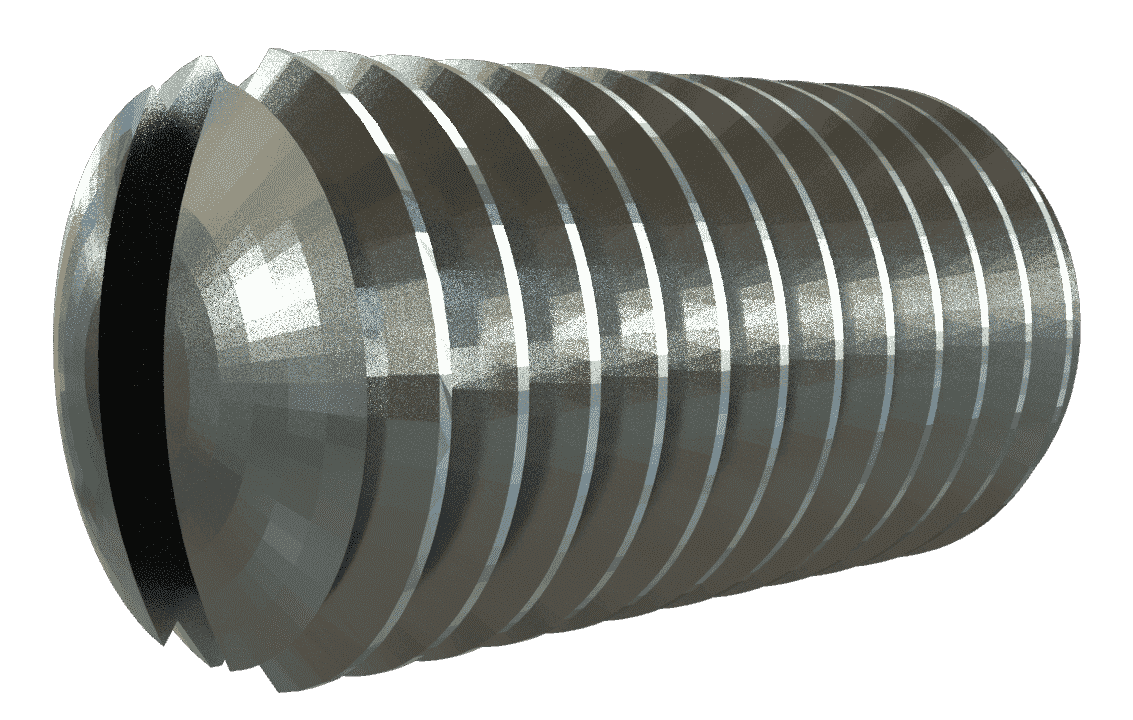

TORNILLO PRISIONERO

Se requieren 2 piezas con rosca de 1/4"
Longitud de 1/2" (12.7 mm)

Micro registro Frontal

¡Atencion!

Reunir todas las piezas y ensamblar de acuerdo al video, debemos formar dos ensamblajes para el microregistro.
En este paso no hay que aplicar soldadura
