Brazos Paletas

11 piezas son necesarias, todas unidas con soldadura

Todas la piezas van unidas con soldadura incluyendo las tuercas

Piezas para fabricar

base-paleta-pieza1

Cantidad: 1
Grosor: 3 mm

Perforar un agujeros de 3/8" mm para luego soldar tuercas de 3/8".

Formar ranura de 3/8" por ambos lados del tubo, es decir formar ranura pasante.

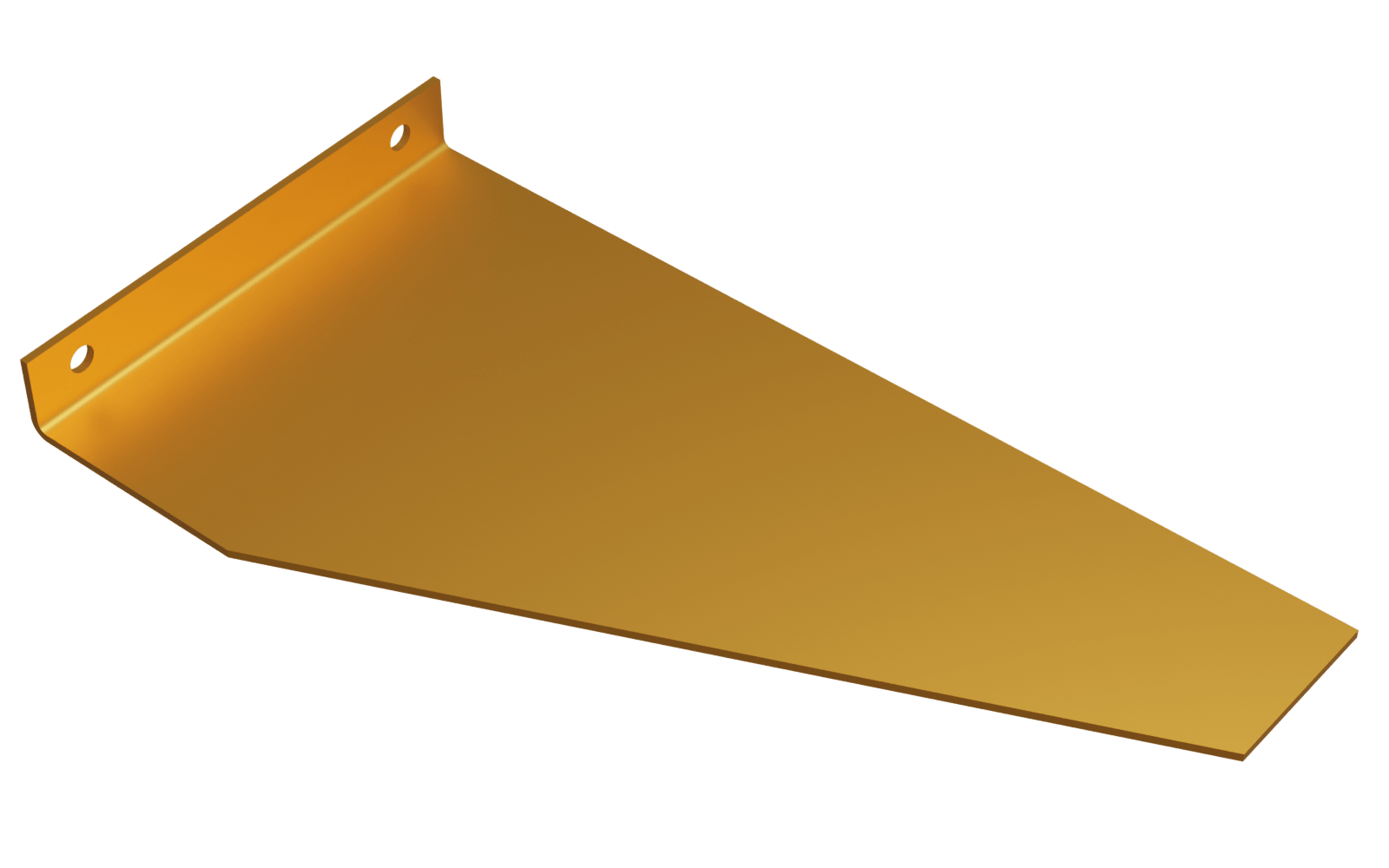

base-paleta-pieza2 y 3

Cantidad: 2
Grosor: 3 mm

¡ Muy importante !:
una pieza izquierda y una pieza derecha son necesarias para formar esta paleta.

Podria ser asi:
Pieza2 = izquierda
Pieza3 = derecha

base-paleta-pieza4

Cantidad: 1
Grosor: 6 mm

Esta pieza es una lamina normal de 6 mm de grosor.

base-paleta-pieza5

Cantidad: 2
Grosor: 6 mm

Esta pieza es un angulo con el borde redondeado, esto ayuda para que deslice bien el rodamiento del amortiguador, que si lo recuerdas es el ensamblaje que va asegurado en la base del pulpo

Piezas para comprar

Tuerca

Se requieren 5 tuercas de 3/8" que deben ser unidas con soldadura a la pieza "base-paleta-pieza1"
