Prensas

Unir algunas piezas con soldadura y luego ensamblar

Paso 1. Fabricar estas piezas

Prensa P1

Diámetro de agujeros 3/8" y 1/2"
Se requiere:
1 pieza izquierda
1 Pieza derecha

Prensa P2

Se requiere:
4 piezas

Unir con soldadura para formar este ensamble, "se requieren dos ensambles".
Pero tenga en cuenta que se debe formar un ensamble izquierdo y otro derecho.

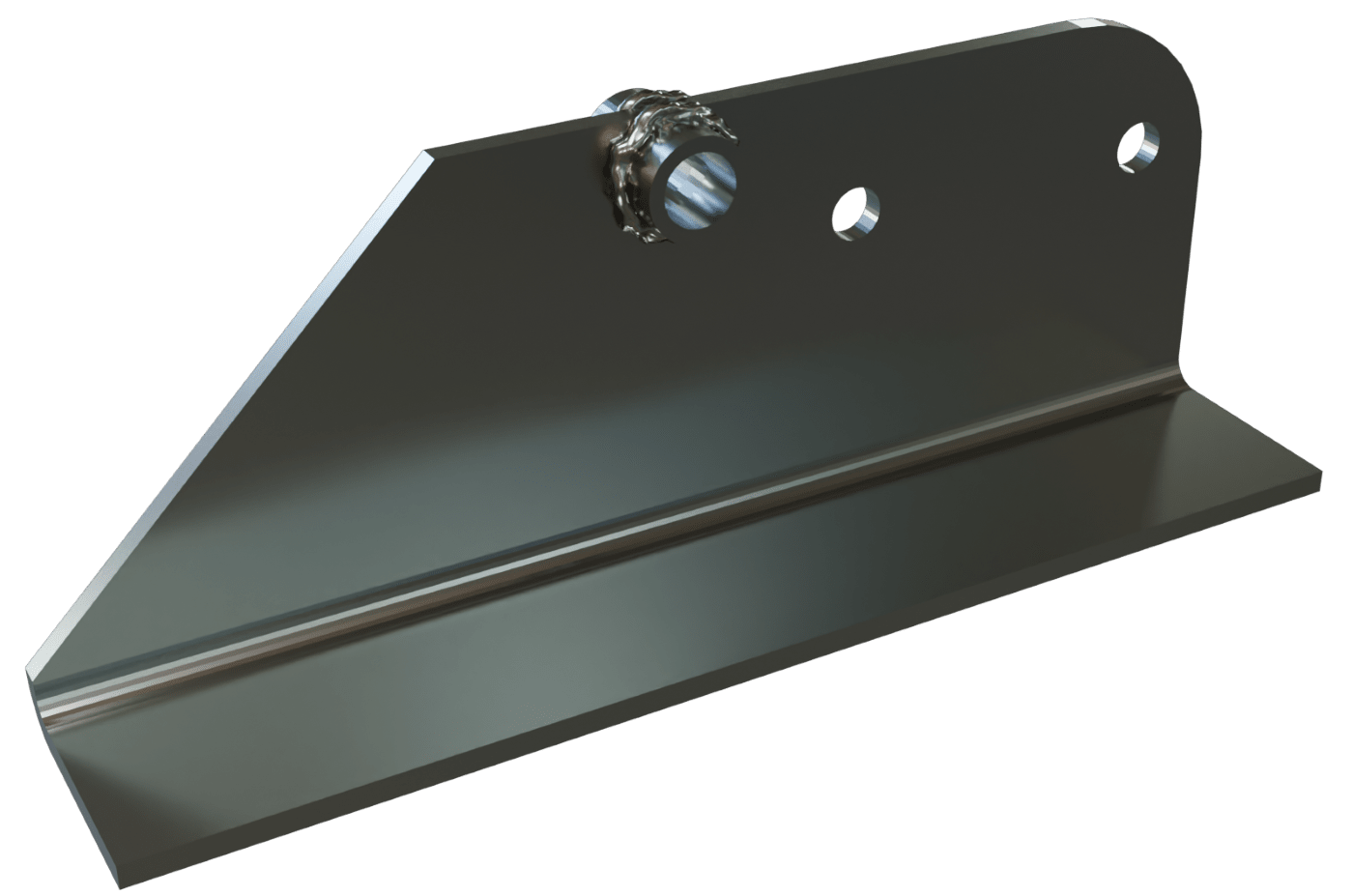

El resultado lo llamaremos "Ensamblajes A"

Paso 2. Fabricar estas piezas

Prensa P3

Se requiere 2 piezas
Diámetro de agujeros 5/16"

Prensa P4

Se requiere 2 piezas

Prensa P5

Se requiere 4 piezas

Ahora aplicar soldadura para formar el ensamble de la imagen de abajo.
Luego de haber aplicado la soldadura perforar agujeros de 5/16" en los extremos y por ultimo formar roscas de 3/8"

Este resultado lo llamaremos "Ensamblajes B"

Paso 3. fabricar esta pieza

Prensa P5.

Fabricar 2 piezas

Paso 4. reunir estas piezas

Ensamble A

Se necesita 2 piezas de estas que si recuerdas es el resultado del paso 1 y es el que llamamos "Ensamblajes A"
-"Recuerde que se formó una pieza izquierda y una pieza derecha"

Ensamble B

Se necesita 2 piezas de estas que es el resultado del "Paso 2"
Y este resultado lo llamamos "Ensamblajes B"

Prensa p5

Esta pieza es la que fabricamos de último

y ya sabes, se requieren 2 piezas

Prensa p6

Esta pieza puede ser fabricada o también puede comprarla.
Se requieren 4 piezas con rosca de 3/8"

Paso 4. Formar ensamblaje

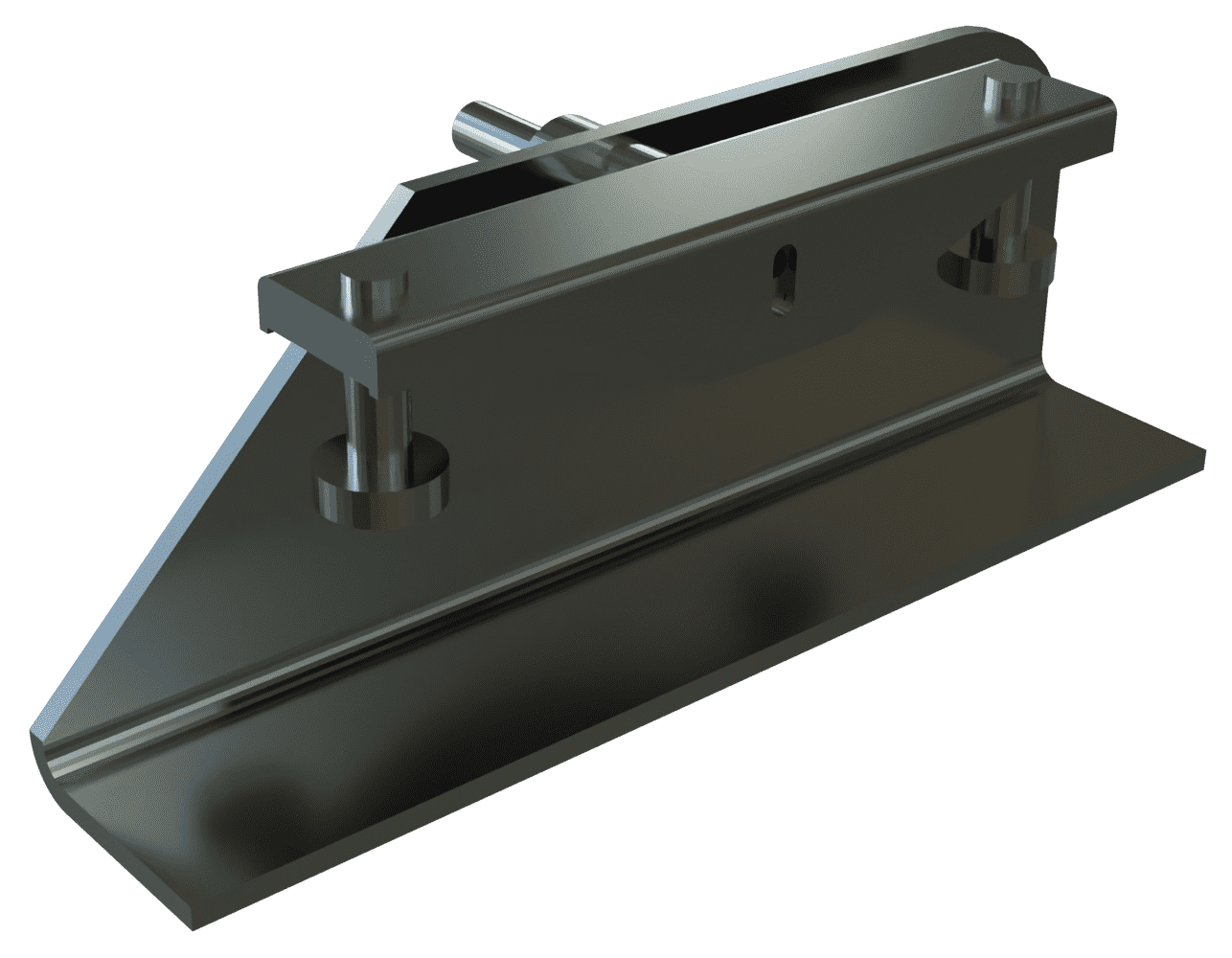

Ahora ensamblar todas las piezas para formar la prensa
Observe mas abajo como debe quedar
El ejemplo de abajo es la prensa izquierda
