Guia registro

Fabricar esta pieza

Fabricar esta pieza de 4 mm de grosor.
Doblar una platina de acuerdo a los planos y luego perforamos los agujeros para colocar los rodamientos.
Tambien forme ranuras con el fin de usarlas para desplazar esta pieza.

Mensage

Estas ranuras permitirán sincronizar el microregistro para que todos los brazos se puedan usar al mismo tiempo.

Comprar estas piezas

Cantidad: 4
Grosor: 8 mm

Se necesitan 4 rodamientos,

Diametro exterior 30 mm
Diametro interior 10 mm

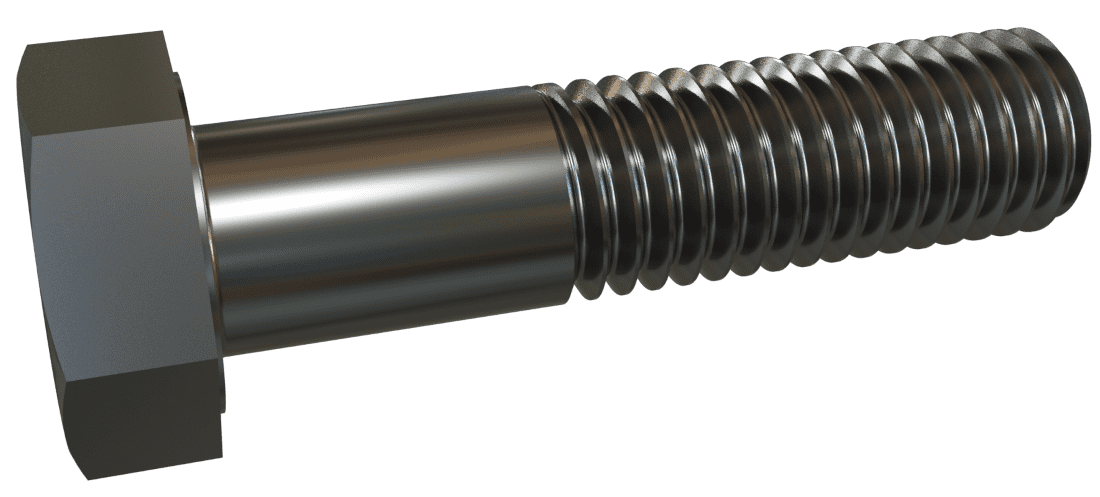

Cantidad: 2
Grosor: 3/8"

Se necesitan 2 tornillos de 3/8x1 1/2"

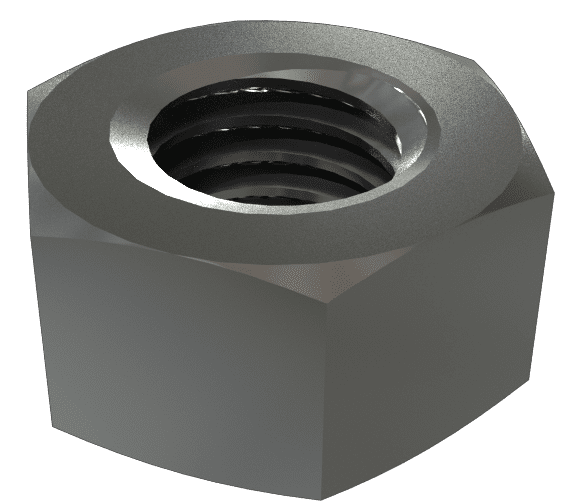

Cantidad: 2
Rosca: 3/8"

Se necesitan 2 tuercas de 3/8"


Cantidad: 4
Agujero: 3/8"

Se necesitan 4 arandelas angostas de 3/8"
