PASO 1

Unir con soldadura todas las partes de acuerdo al siguiente video

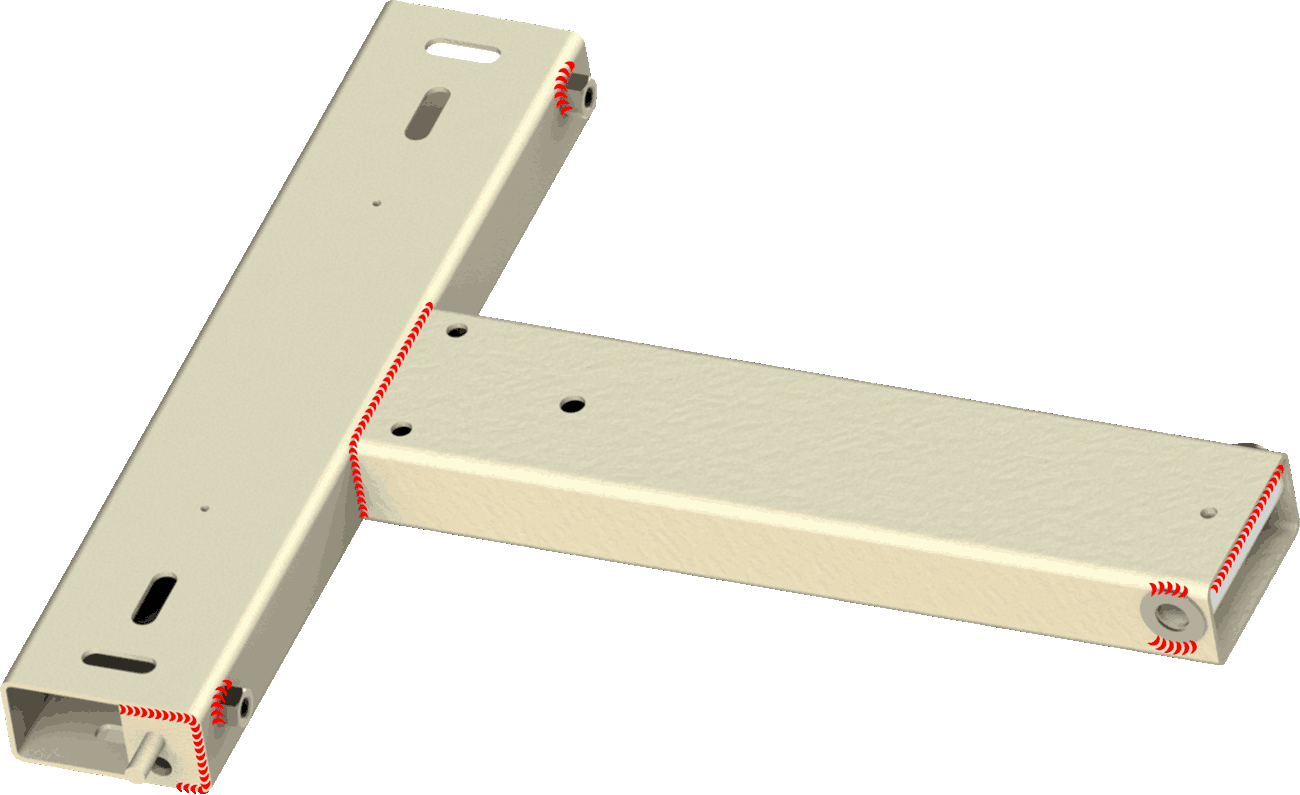

Todas las partes resaltadas en color rojo debe ser unidas con soldadura.

PIEZAS NECESARIAS

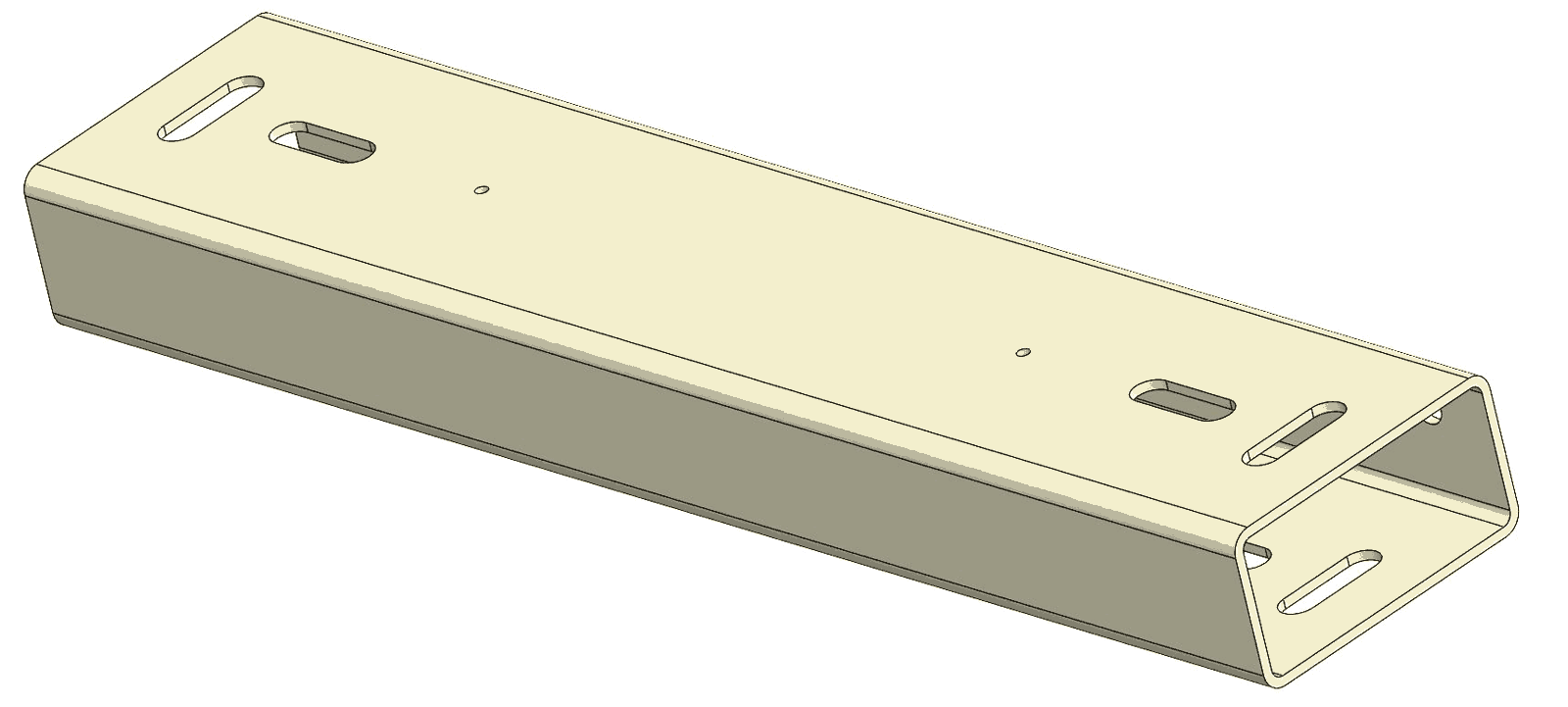

 7- Viga Porta-marcos-b

Se requiere 6 piezas
Ranuras superiores de 3/8"


8- Brazo pm u reb17

Se requiere 6 piezas
Grosor 2.5 mm


6- Tope tornillo

Se requiere 1 pieza. Debe soldar un trozo de varilla de 5/16" de diámetro, perforar el agujero de 3/8"

6a- Tope tornillo

Se requiere una pieza.
Perforar el agujero de 3/8"

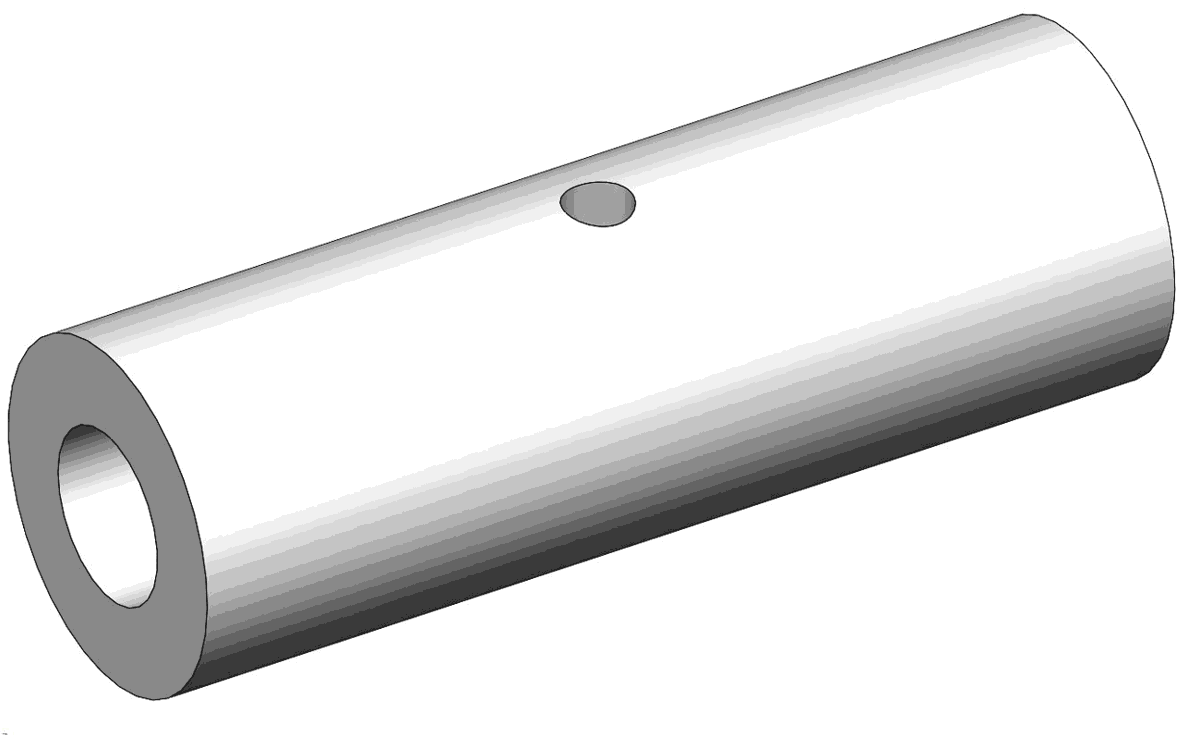

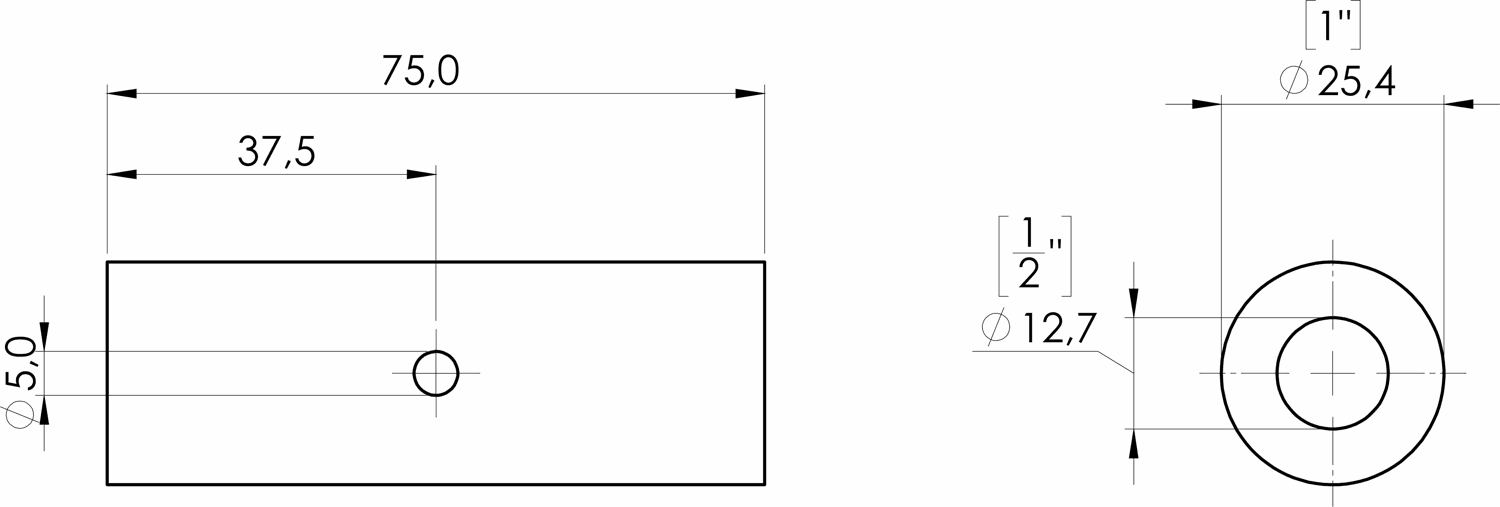

14- Buje 75 mm



Se requiere: un buje de 75 mm de longitud.

Diametro interior 1/2" de diametro.

Percorar un agujero central de 5 mm de diametro y luego formar rosca de 6 mm.

Introduce una grasera con rosca de 6 mm, es importante para lubricar periodicamente



22- Tuerca

Se requiere: 2 tuercas con rosca de 3/8"

27- Arandela

Se requiere: 2 arandelas de 1/2" de diametro interior

PASO 2
PIEZAS NECESARIAS

18 - Ensamblaje tornillo micro-registro



Formar 12 ensamblajes

unir con soldadura



Se requiere 12 piezas

Despues de fabricar la pieza anterior se puede añadir un tornillo de 3/8"x2". Este tornillo se puede reemplazar si se requiere

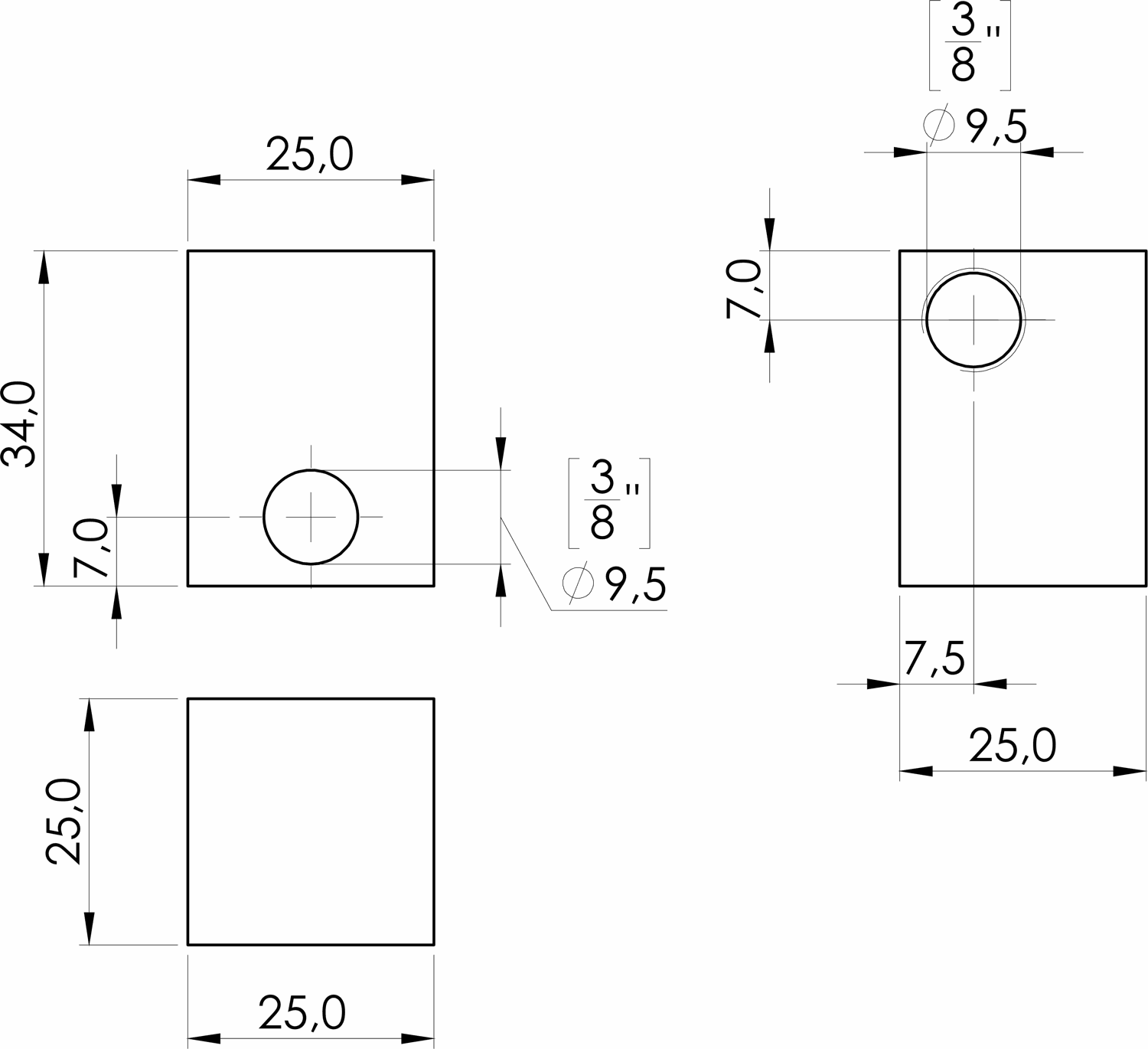

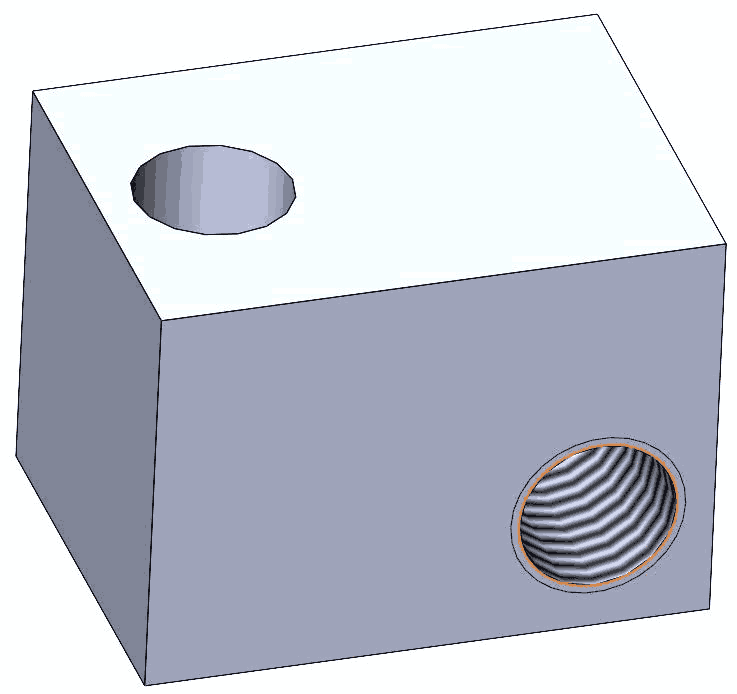

16- Micro-registro cubo



Se requiere 12 piezas

-Formar rosca de 3/8" en la parte inferior

-Abrir agujero de 3/8 en la parte superior



6a-perilla-lamina

Se requiere 6 piezas

22- Tuerca

Se requiere: 1 tuercas con rosca de 3/8" y 1 tuerca de 5/16"

VARILLA ROSCADA DE 3/8"
