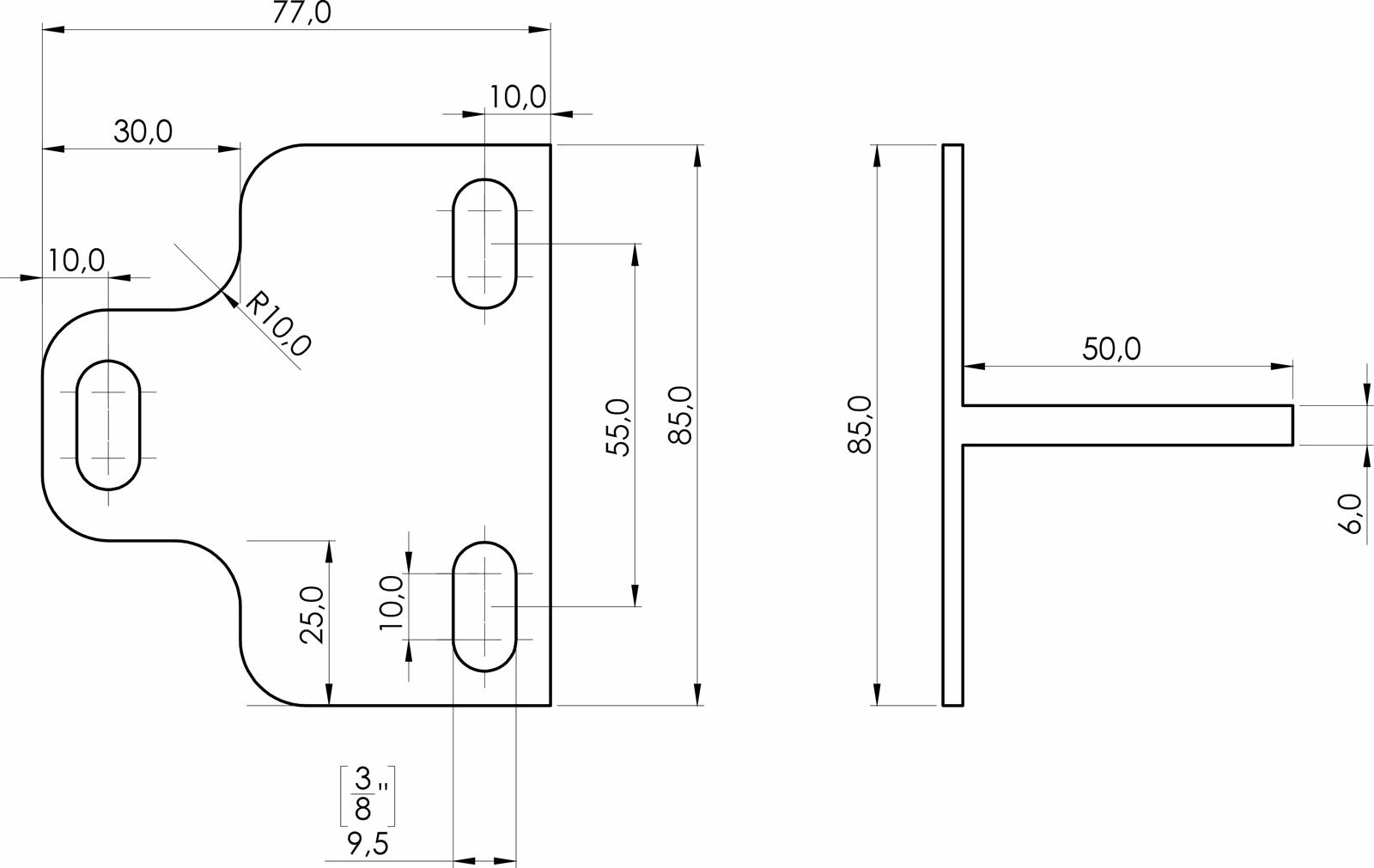

12- Base superior micro-registro-b

Se requiere 6 piezas

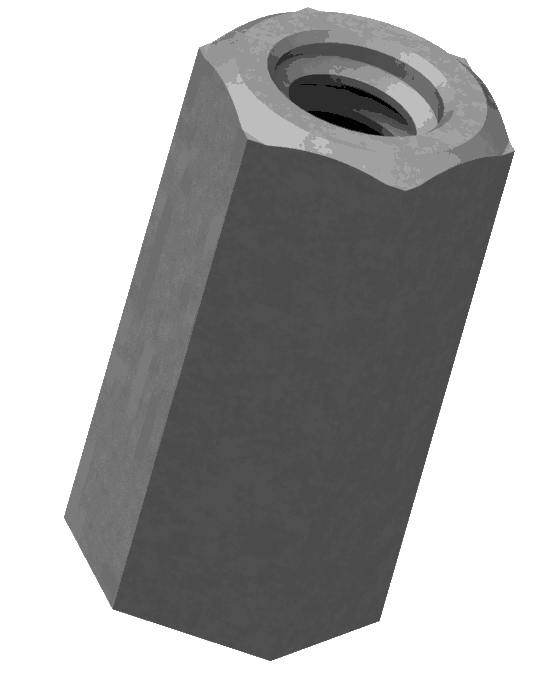

28- Tuerca alta

Se requiere 1 pieza
rosca de 3/8"

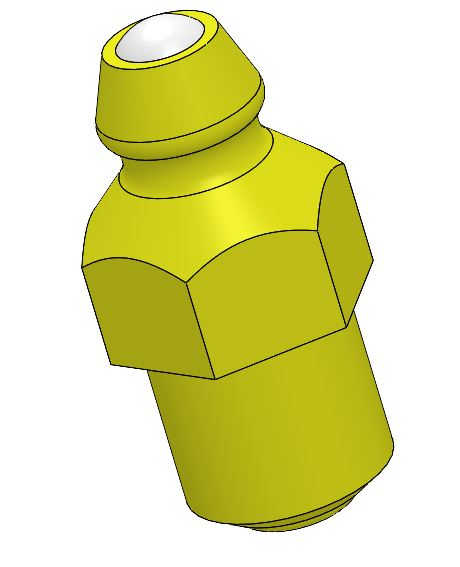

21- GRASERA

Se requiere 6 piezas
con rosca de 6 mm

22- Tuerca

Se requiere:
6 tuercas 1/2"
28 tuercas 3/8"

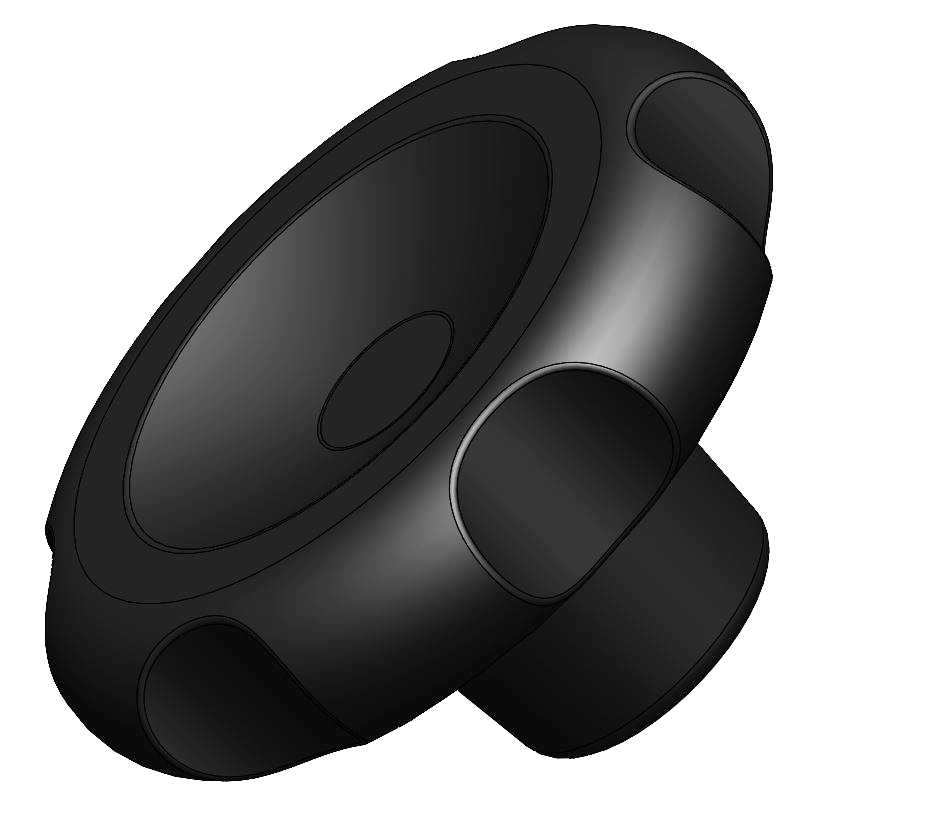

20- PERILLA

Se requiere 12 piezas
rosca de 3/8"

23- ARMELLA

Se requiere 12 piezas
rosca de 3/8"
Largo 10 cm

24- Varilla roscada

Se requiere:
6 piezas 3/8"x42 cm
6 piezas 3/8"x11 cm

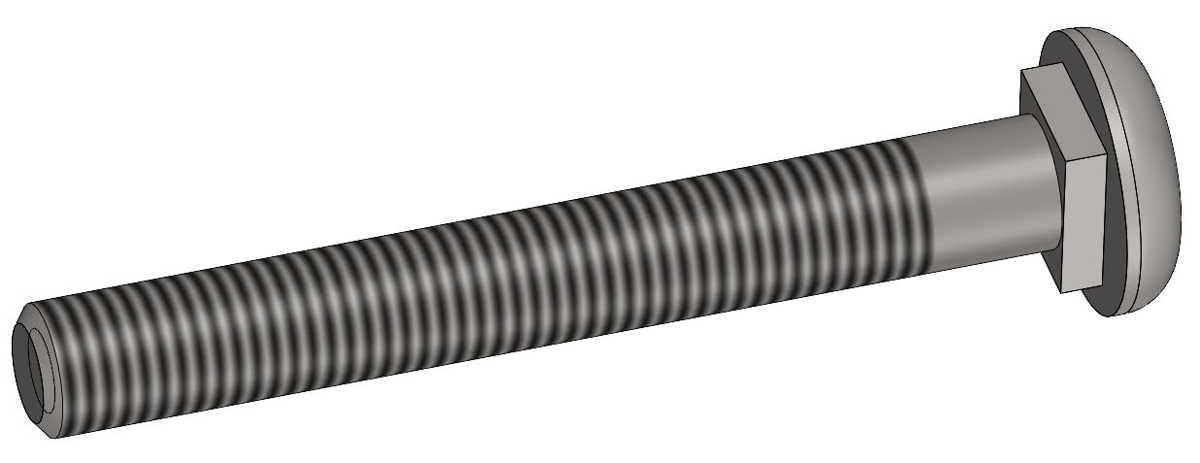

25- Tornillo carrocería

Se requiere 12 piezas
3/8x3" cabeza redonda

26- Tornillo

Se requiere:
24 de 3/8x3/4"
12 de 3/8x2"
12 de 3/8x2 1/2"
6 de 3/8x3"
6 de 1/2 x 4"

27- Arandela

Se requiere
- 60 de 3/8"
- 12 de 1/2"

Ensamblajes

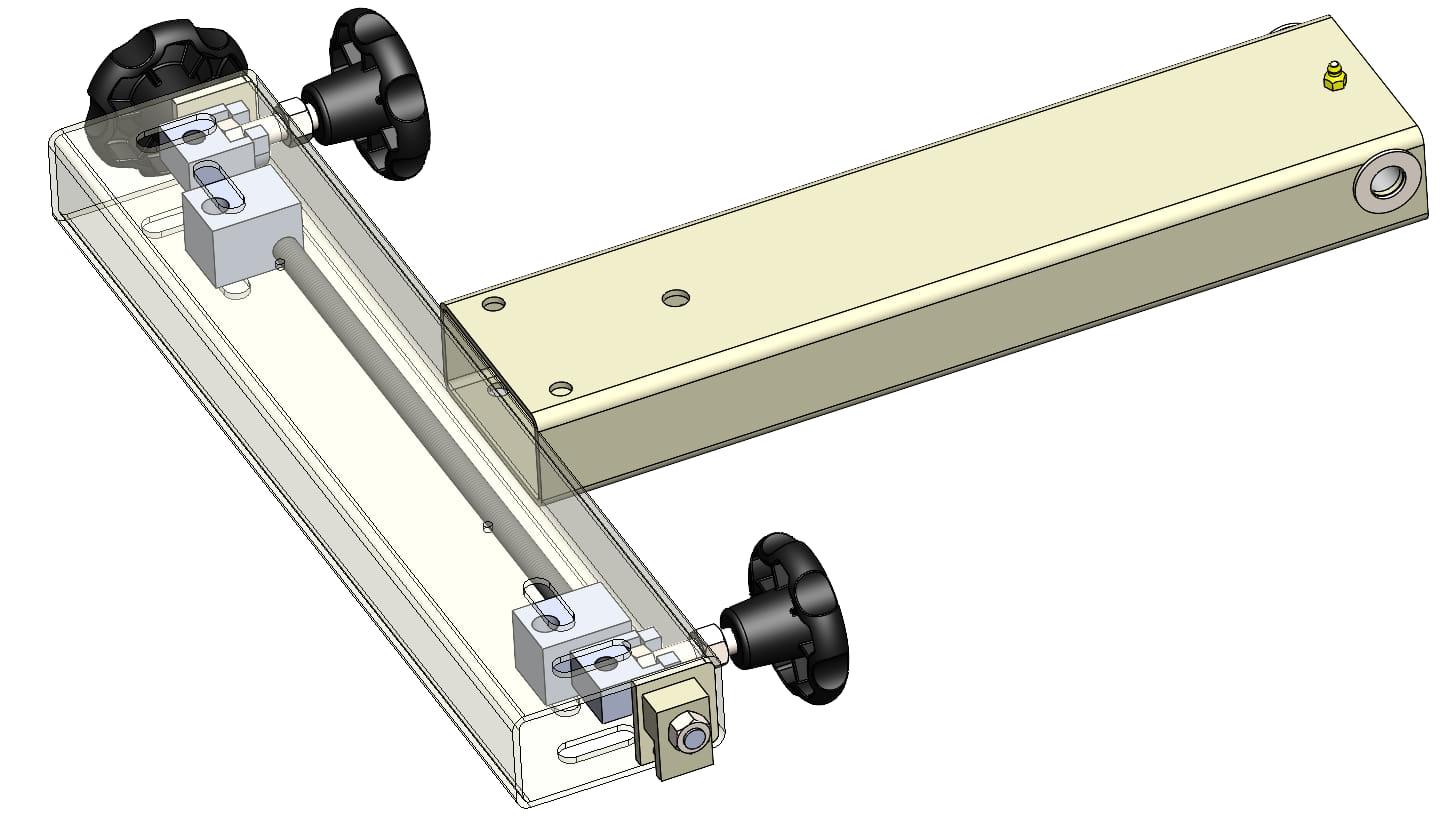

ENSAMBLE BRAZOS

El ensamblaje "Brazos" contiene varios subensambles, a continuación vamos a iniciar con el Sub-ensamblaje 1 Brazos

Completamos este ensamblaje con las siguientes piezas:

6- Tope tornillo caja micro-registro
6a- perilla-lamina
7- Viga Porta-marcos-b
8- Brazo pm u reb17
14- Buje 75 mm

16- Micro-registro cubo
18 - Ensamblaje tornillo micro-registro
20- PERILLA
22- Tuerca
24- Varilla roscada
26- Tornillo
27- Arandela
