Fabicacion del Cabezote
Algunas piezas debe ser fabricadas y otras deben ser compradas

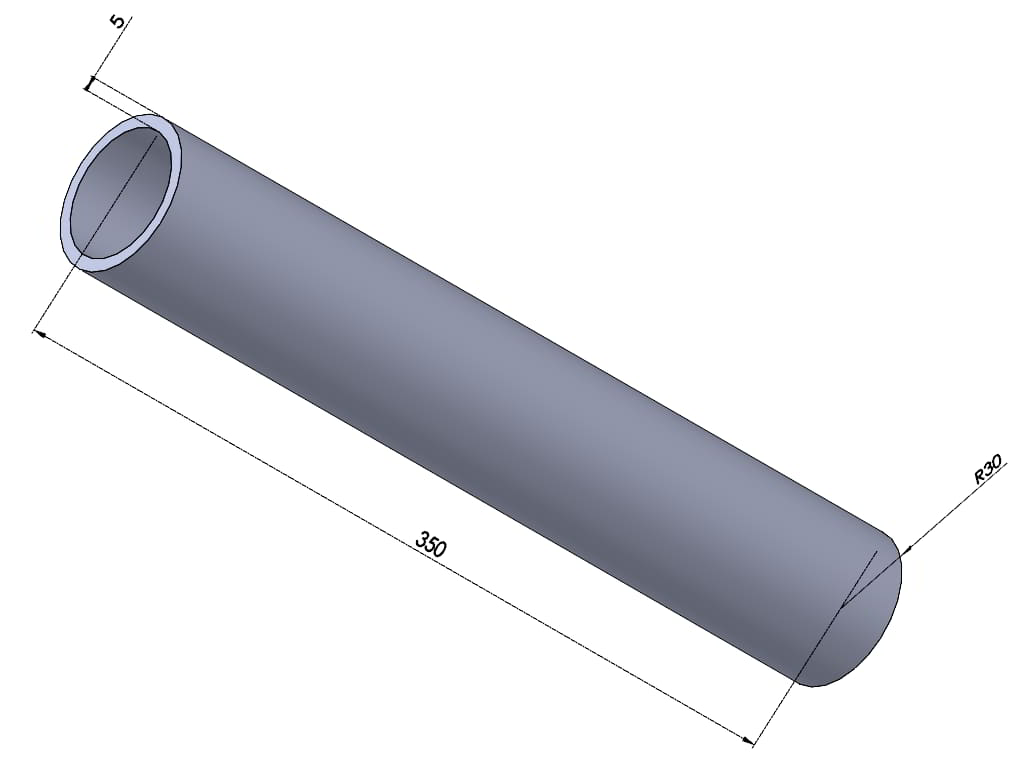

Columna Interna.
Se requiere 1 pieza
Dimensiones:
Longitud 350 mm
Diametro exterior 60 mm (Radio 30 mm)
Grosor de pared 5 mm

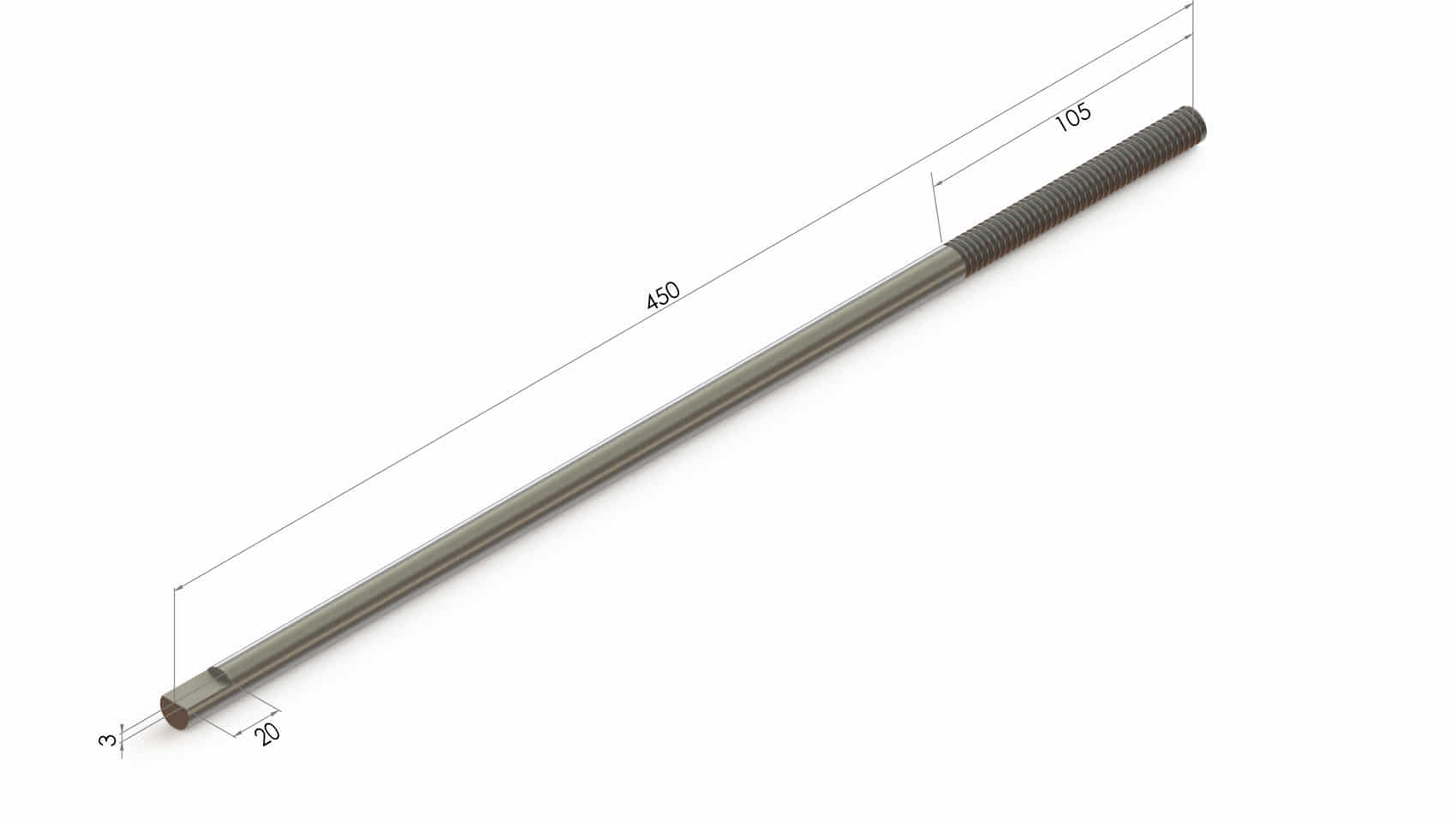

Tensor de presion.
Se requiere 1 pieza
Varilla (Grado 5) diametro de 1/2" (12.7 mm) longitud 450 mm (Grado 5 es un material mas resistente)
Formar rosca de 1/2" en un extremo con profundidad de 105 mm En el otro extremo formar un corte de 20 mm de longitud y 3 mm de profundidad.

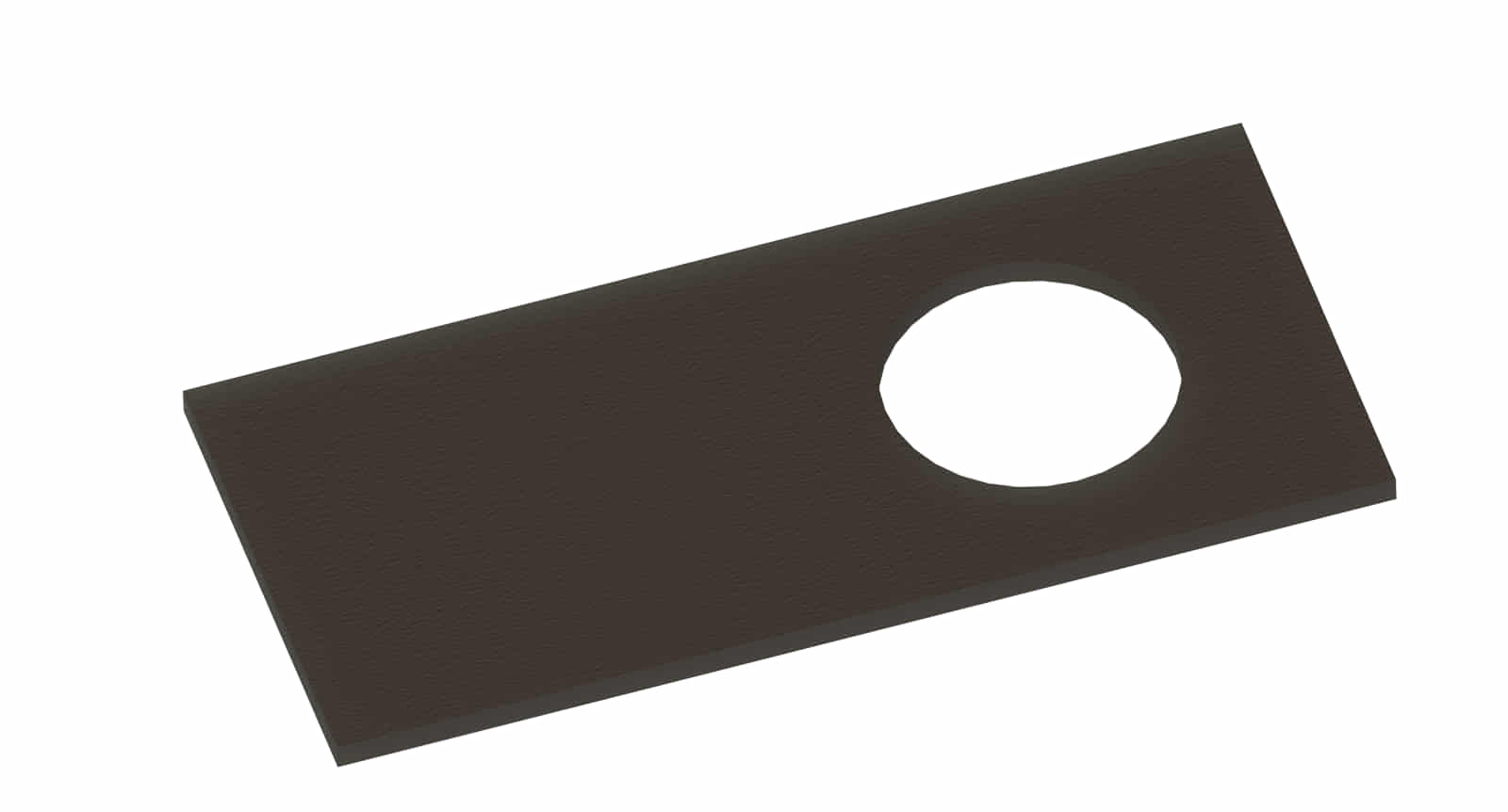

Base columna inf
Se requiere 1 pieza
Dimensiones: 220x100
6 mm de grosor
Perforar agujero de 60 mm de diametro Ubicar centro de circulo desde posicion horizontal 60 mm y 50 mm desde posicion vertical

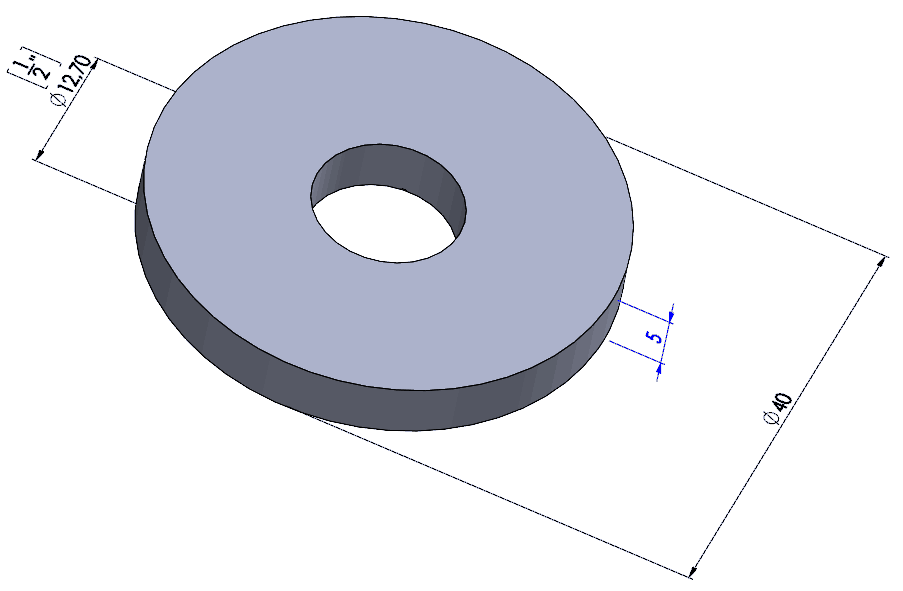

Presion altura inf
Se requiere 1 pieza con agujero de 1/2"
Dimensiones:
Diametro exterior 40 mm.
Diametro interior 1/2" (12.7 mm).
Grosor 5 mm

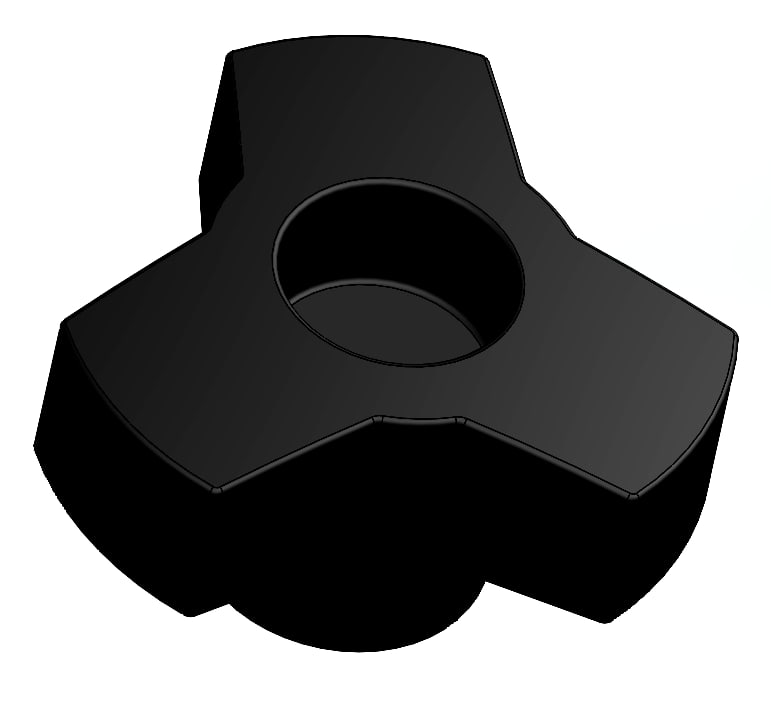

Perilla
Se requiere 1 pieza con rosca de 3/8"

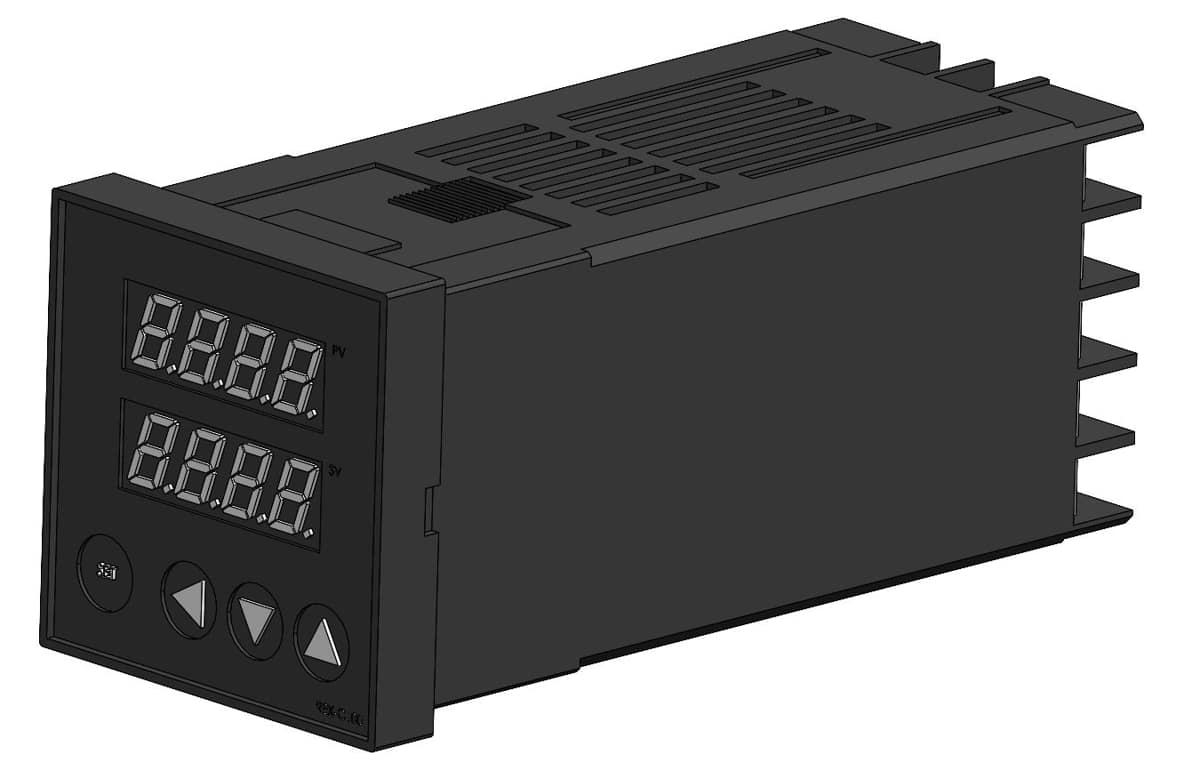

Regulador de temperatura
Se requiere 1 pieza. La referencia de este regulador es: sd-rkc-rex c100

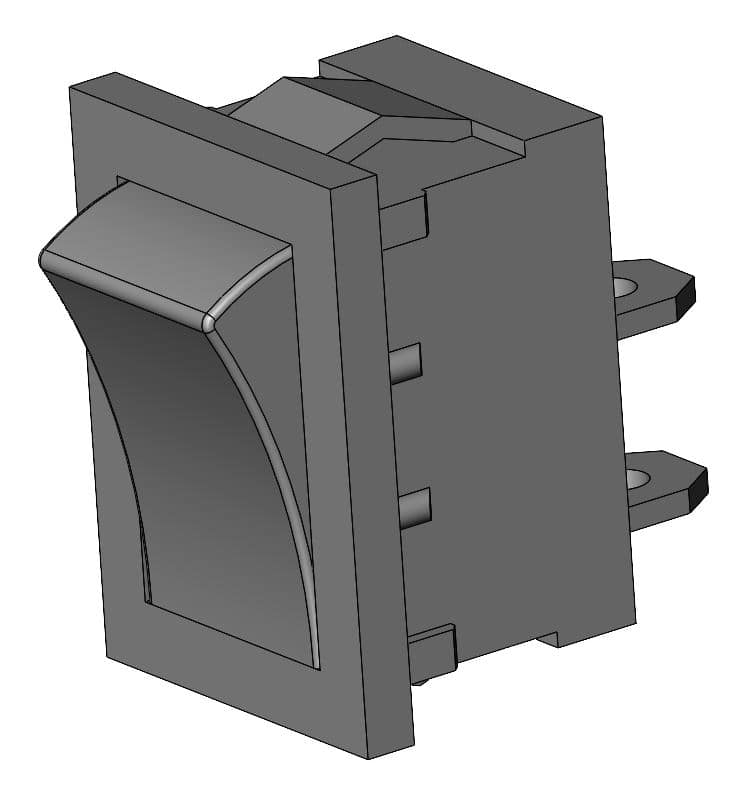

Switch
Se requiere 1 pieza (Interuptor de energia)

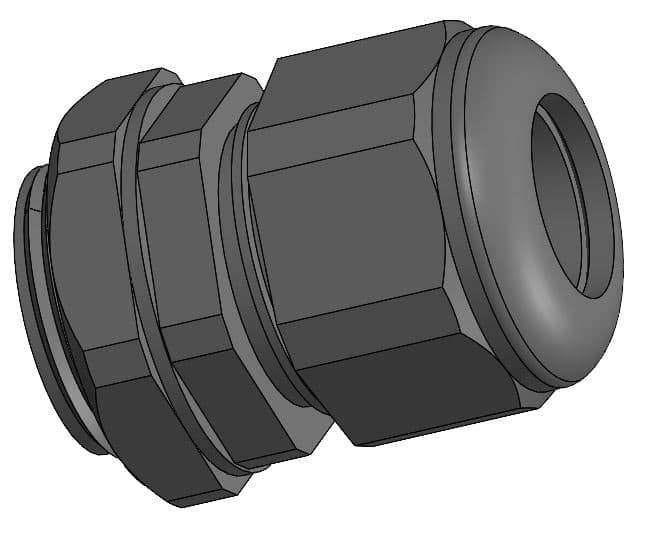

Prensa cable
Se requiere 1 pieza
Diametro 21 mm

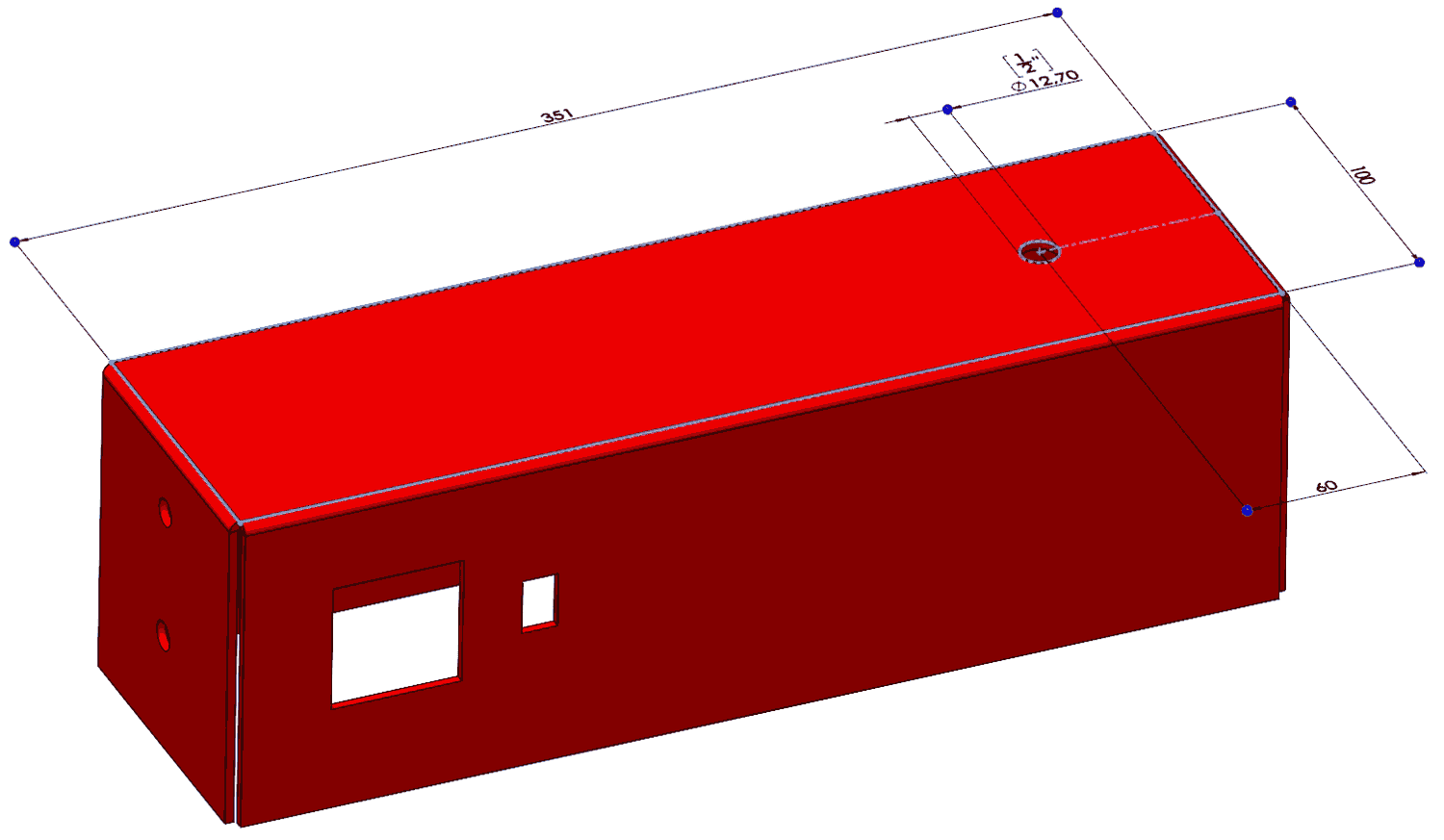

Viga (Hacer perforaciones de acuerdo a las ilustraciones)

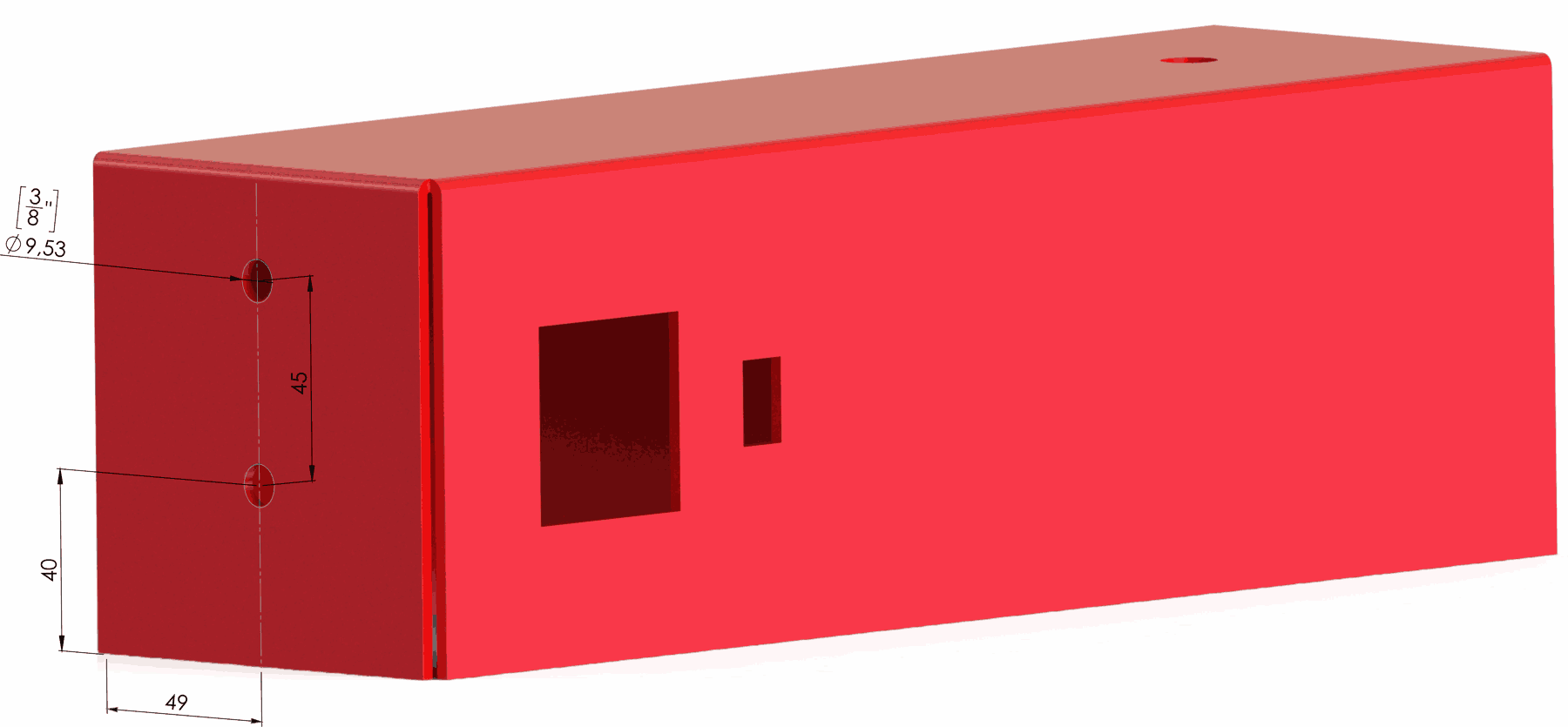

Vista A
Vista B
Vista C
Vista D
Plano Viga (Vista Desplegada)
Procedimiento
Despues de hacer los respectivos dobleces a la pieza (Viga) aplique soldadura en las esquinas abiertas con el fin de reforzar bien la pieza
Unir las siguientes piezas:
Tensor de presion y Presion altura inf
Desde un extremo de la varilla soldar a 20 mm de distancia
Tenga en cuenta que la parte que se aprecia en la imagen debe dejarse limpia sin soldadura, es decir que la soldadura se debe apliacar en el otro lado de la pieza "Presion altura inf"
Se debe unir la pieza "Columna Interna" por la parte interna de la pieza Viga.
Centrar la pieza "Columna Interna" de acuerdo a la imagen.
Uniendo la pieza "Base-columna-inf" al Cabezote
Ahora colocar las piezas que corresponden en la mayoria al sistema de control electrico
