Fabricaion de la Biela

Biela

Primero hacemos la fabricacion de una pieza que llamaremos "Biela"

SD-Biela

Se requiere 1 pieza
Grosor 4 mm
Dimenciones 45x70x4 mm

SD-buje-separador-b

Se requiere 1 pieza
Longitud 14 mm
Diametro interno 3/8"
Diametro externo 20 mm

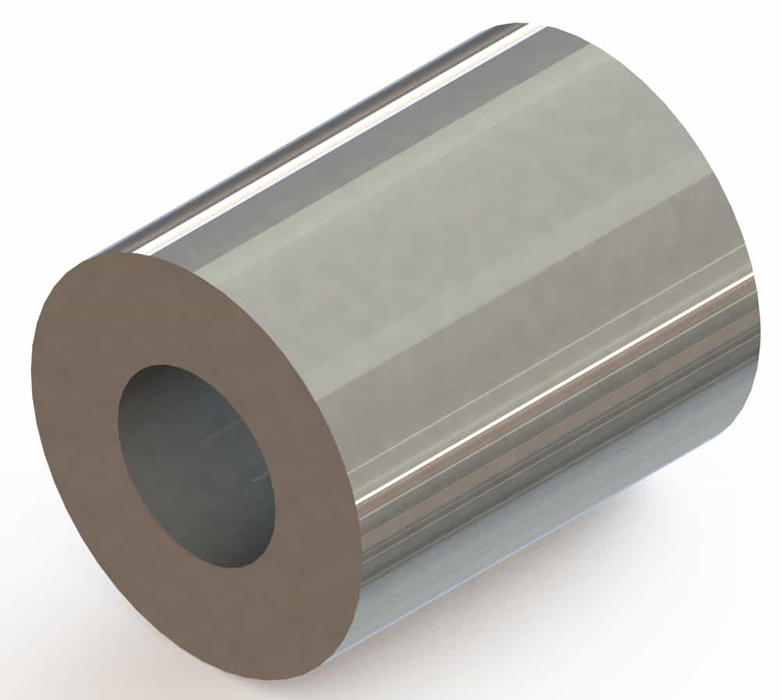

SD-buje-centro-man-b

Se requiere 1 pieza

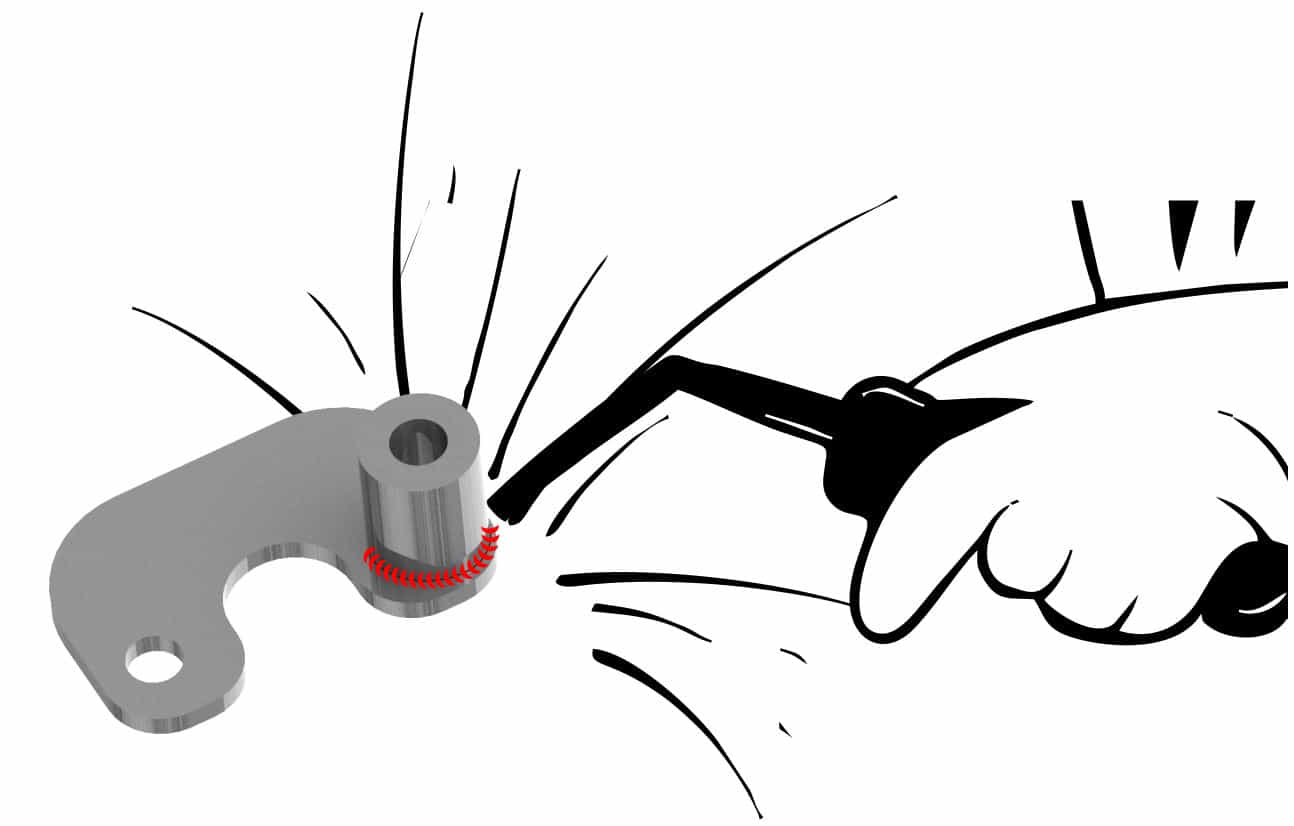

Unir  "sd-biela" y "sd-buje-centro-man-b"

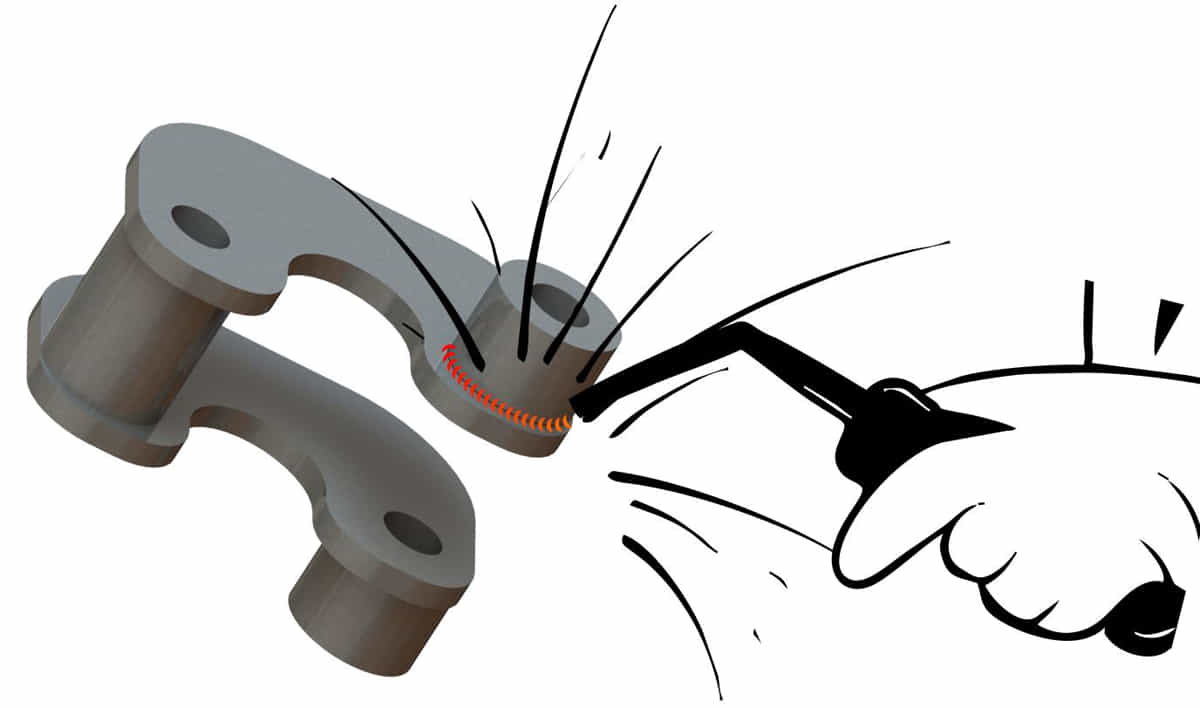

Luego unir la otra "sd-biela" y los dos bujes que se ubican en los laterales. Los bujes se unen para dar mas firmeza y duracion a esta pieza

Ensamble Manija

Luego de hacer la biela procedemos con las piezas para hacer el ensamble de la manija

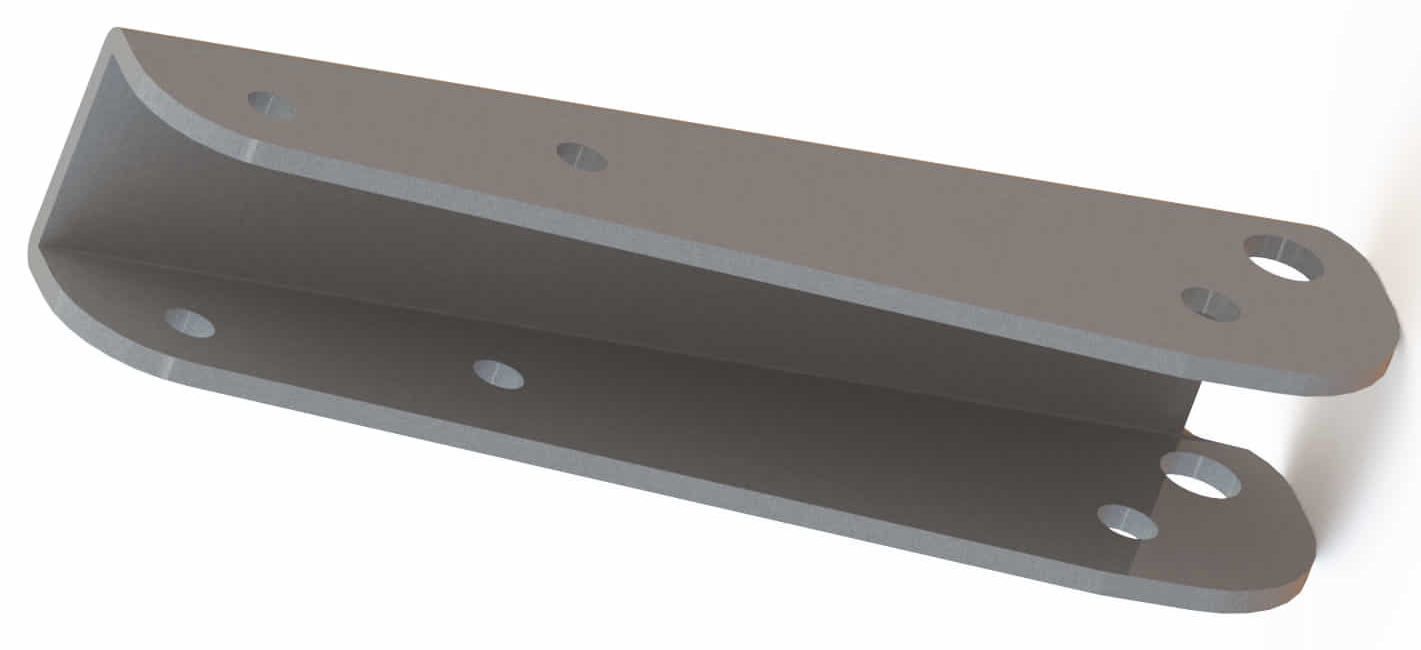

sd-centro-manija

Se requiere 1 pieza

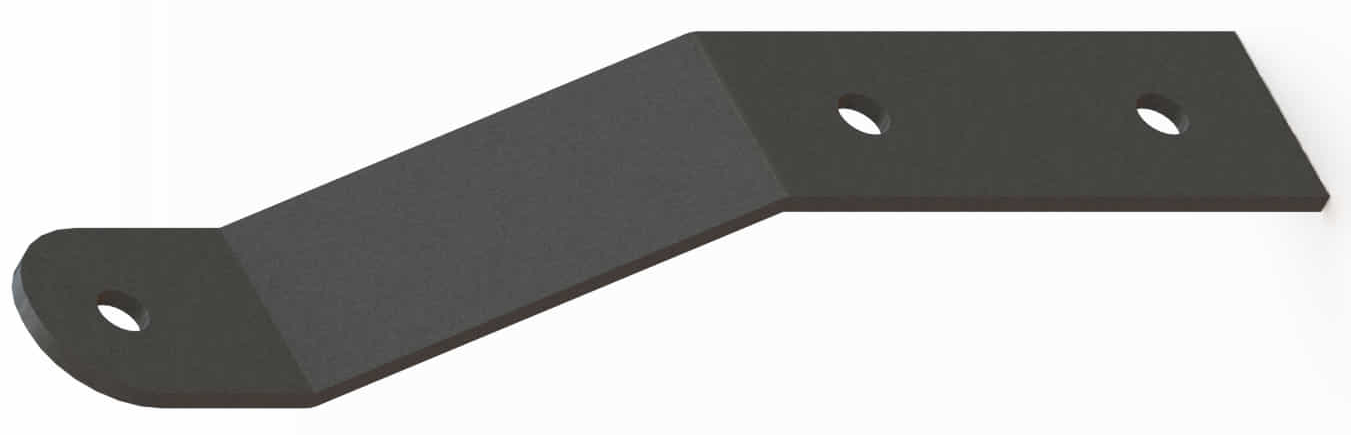

sd-platina-manija

Se requiere 2 piezas

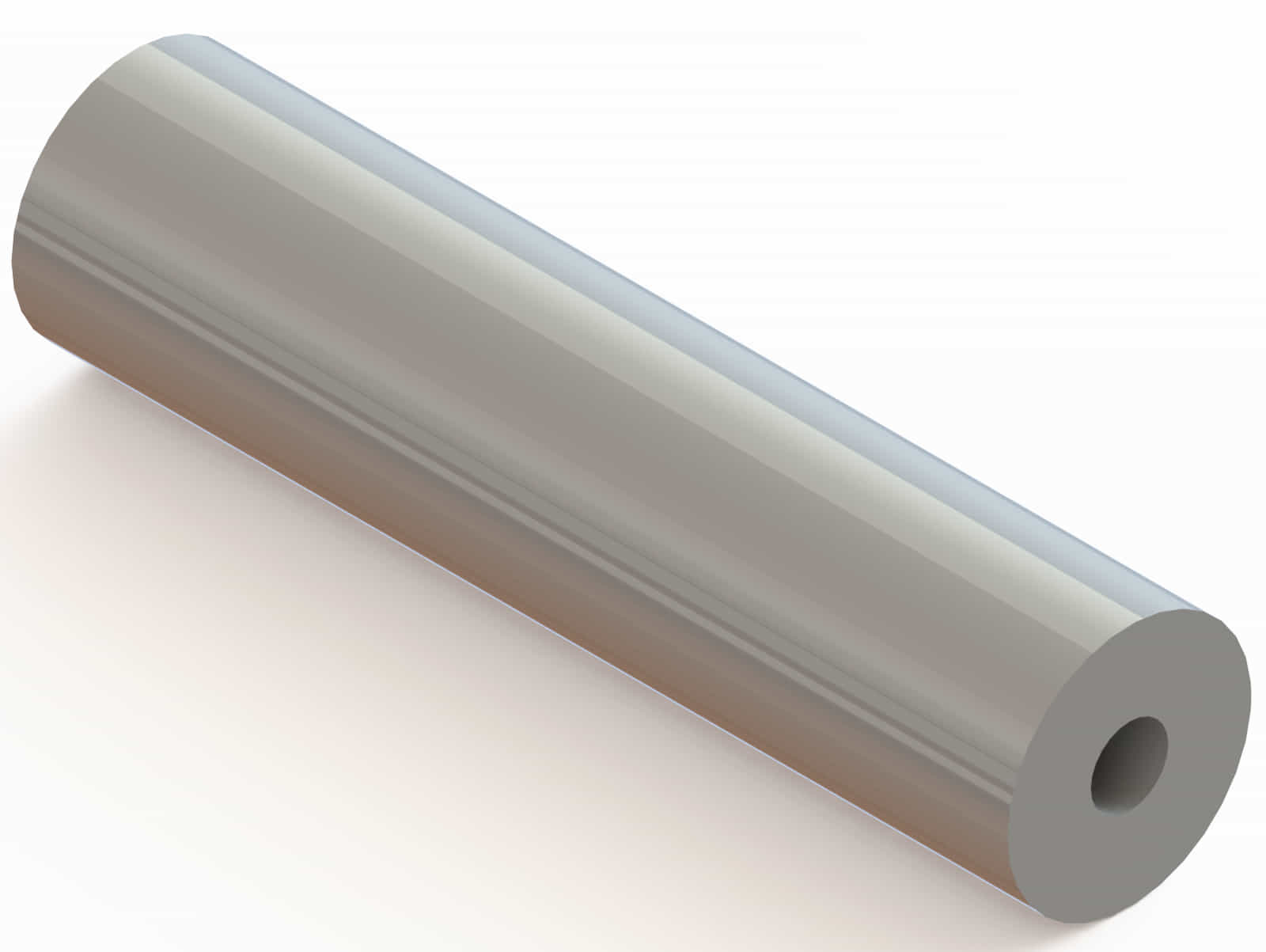

sd-mango-palanca

Se requiere 1 pieza
Longitud 102 mm
iamero externo 25 mm
Diametro interno 3/8"

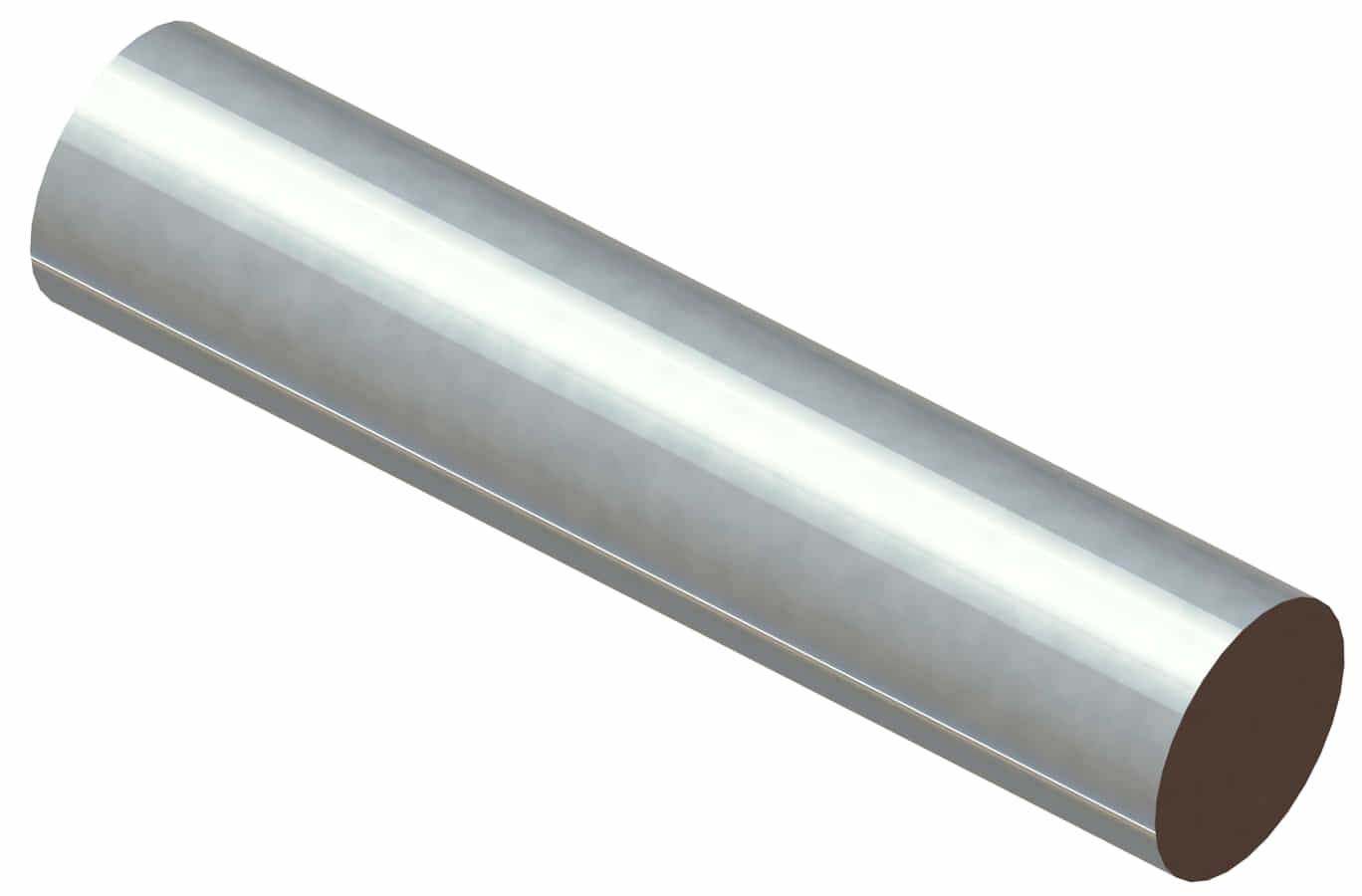

sd-eje-pasador

Se requiere 3 piezas
Longitud 43 mm
Diametro 3/8"

Tornillo 5/16"

Se requiere 2 piezas
Longitud 2"
Rosca 5/16"

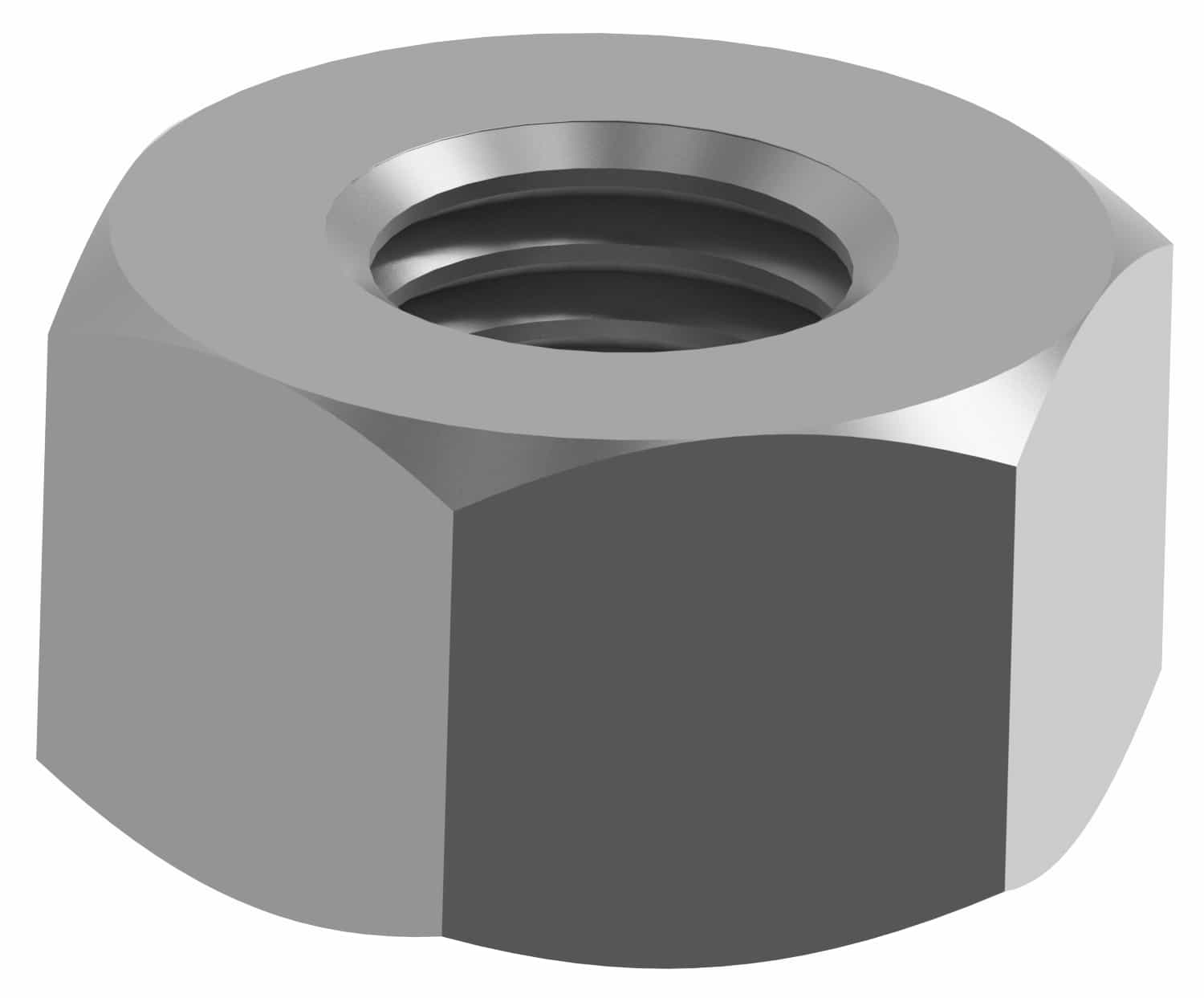

Tuerca 5/16"

Se requiere 6 piezas
Rosca 5/16"

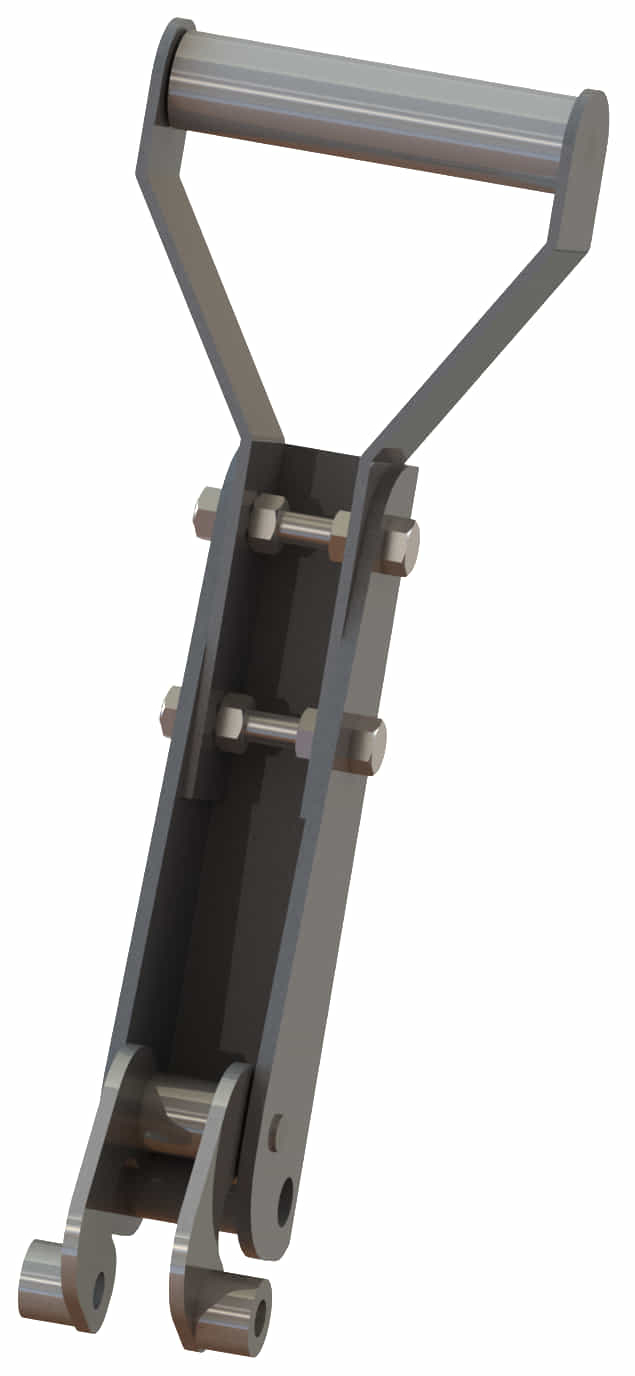

Manija
