Ensamble plancha

PLANCHA

Las medidas de los agujeros y los espacios entre estos depende de la plancha que haya comparado; de acuerdo a esto se hace el ensamble de la base, puede que deba ampliar o reducir la longitud de la pieza central del ensamble "Sub1x1 BASE", me refiero a la Pieza 18, (Puede ser que requiera que la longitud de esta pieza sea más larga o menos larga,)

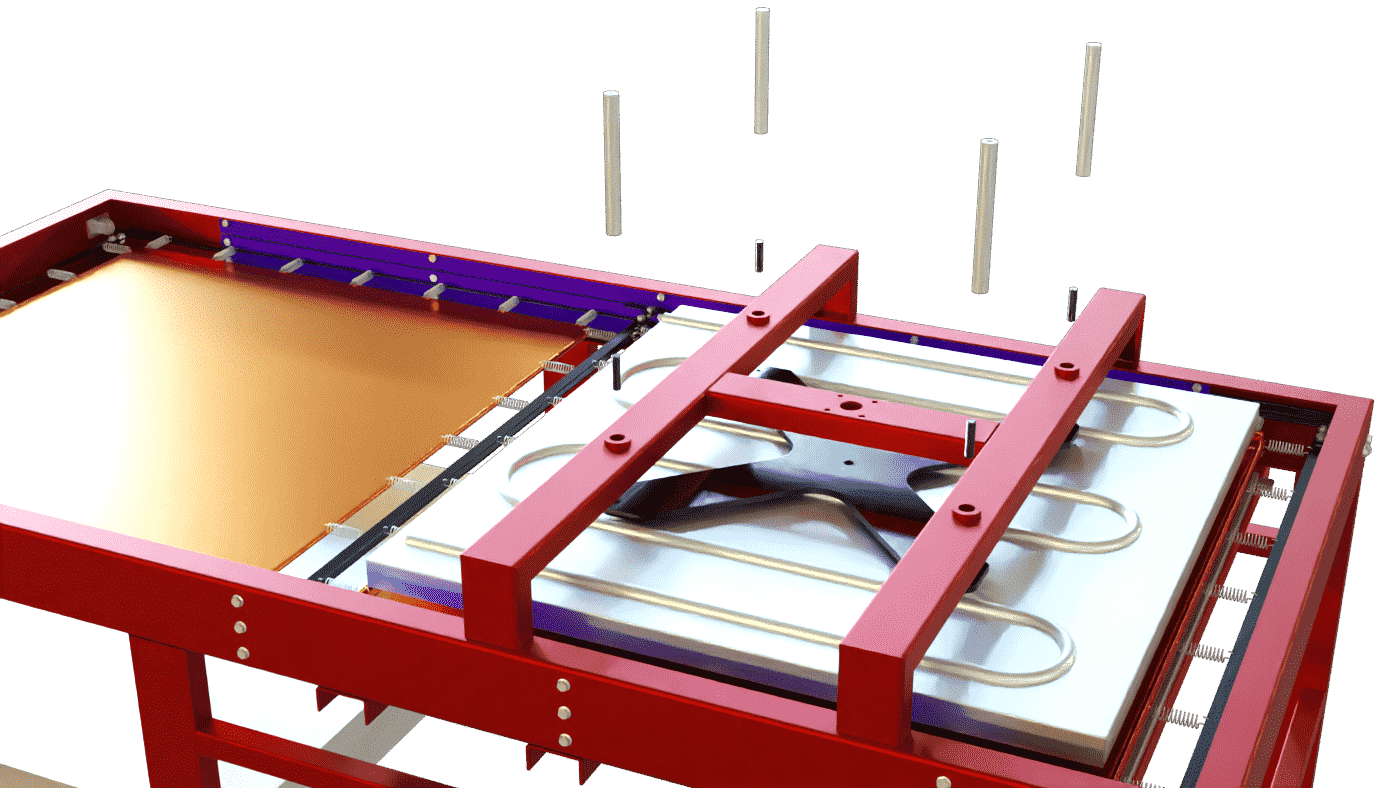

• Insertamos 4 varillas roscadas de 3/8" de diámetro por 4 centímetros de longitud en los agujeros roscados de la plancha.
• En seguida colocamos la pieza "20-s1reb" que es un refuerzo para proteger la plancha de las continuas tensiones.

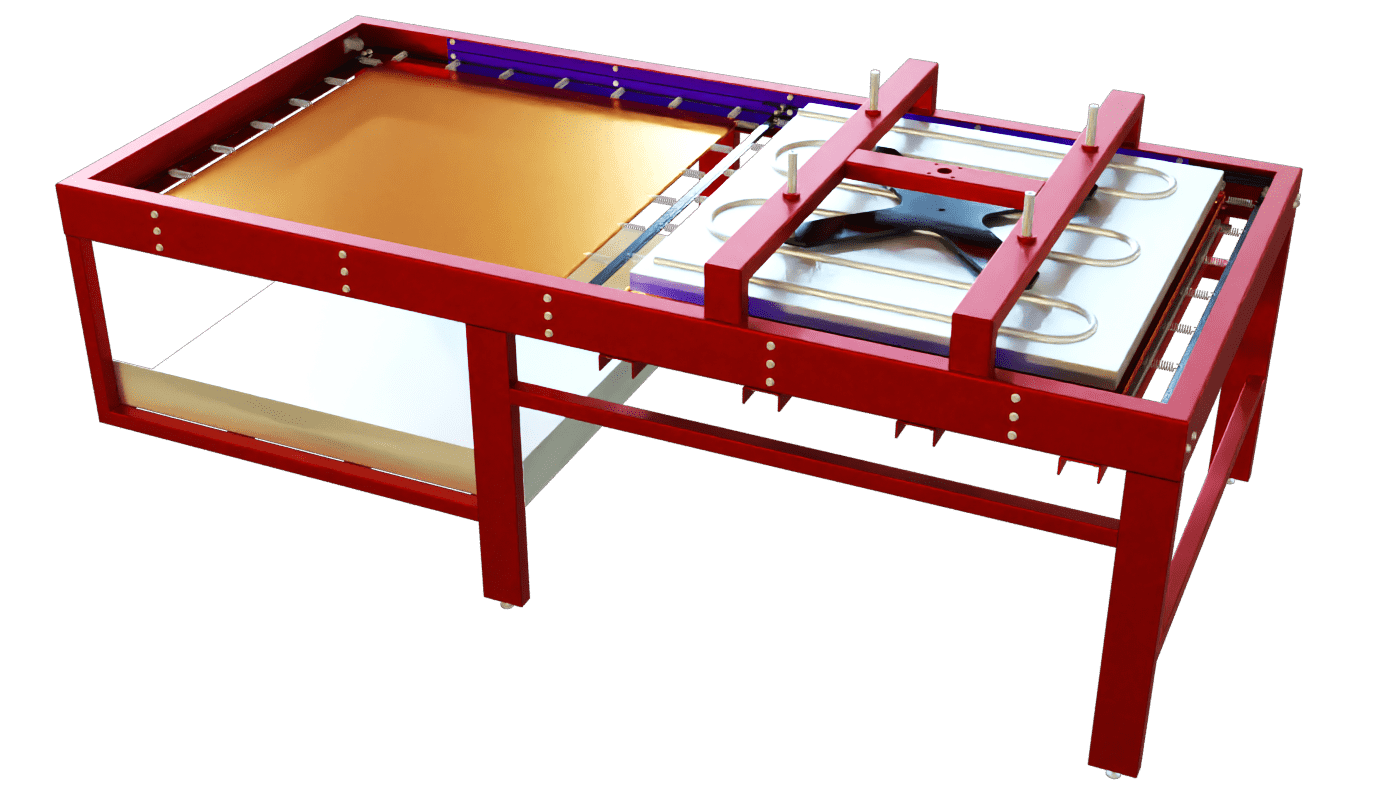

• Por último en esta etapa colocamos 4 piezas "32-s1reb", las piezas se tratan de varillas de 20x180 mm. En ambos extremos de las varillas se debe perforar agujeros de 5/16" de diámetro y profundidad de 25 mm, luego formar roscas de 3/8"

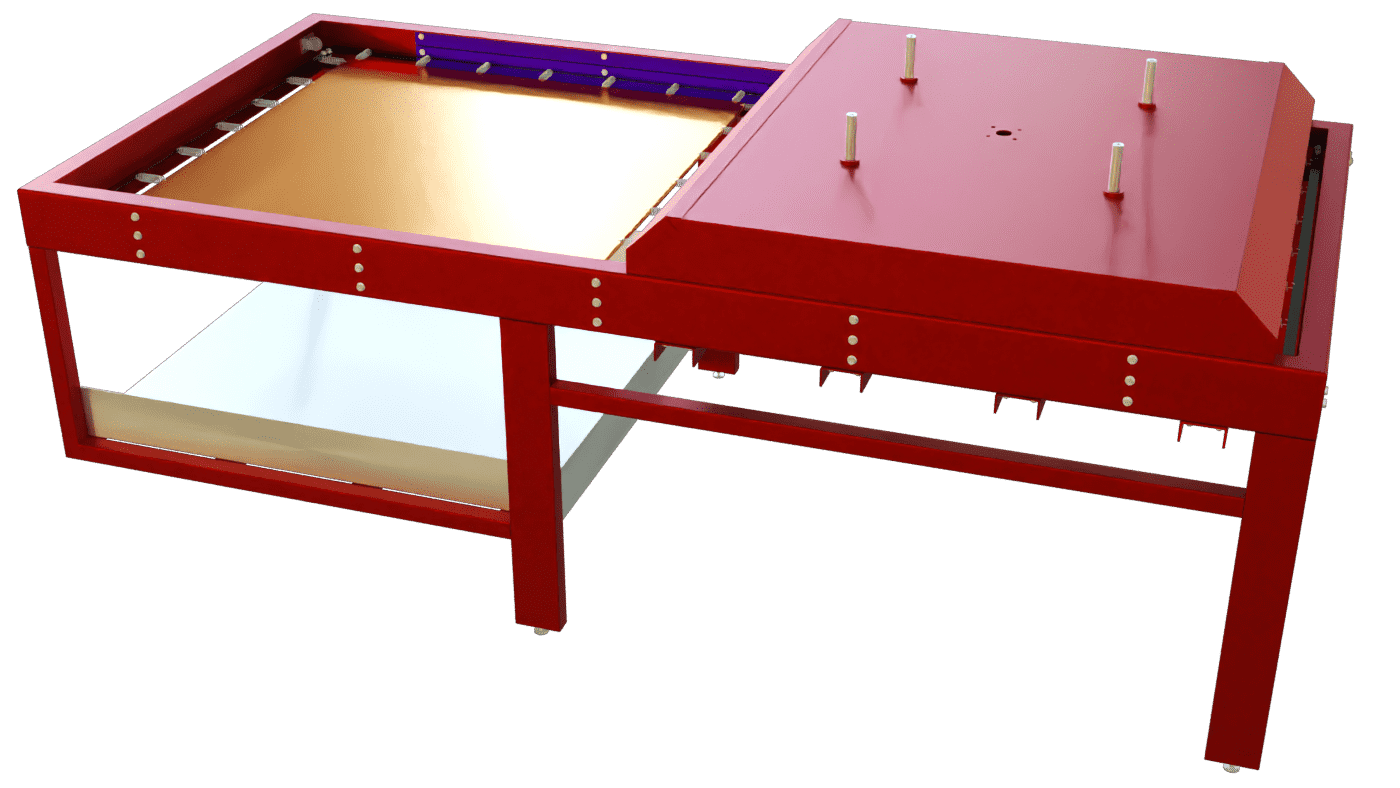

Colocamos la carcasa.
Las partes laterales de la carcasa la unimos con tornillos de 1/4".
Si prefiere puede unir todas las partes con soldadura.

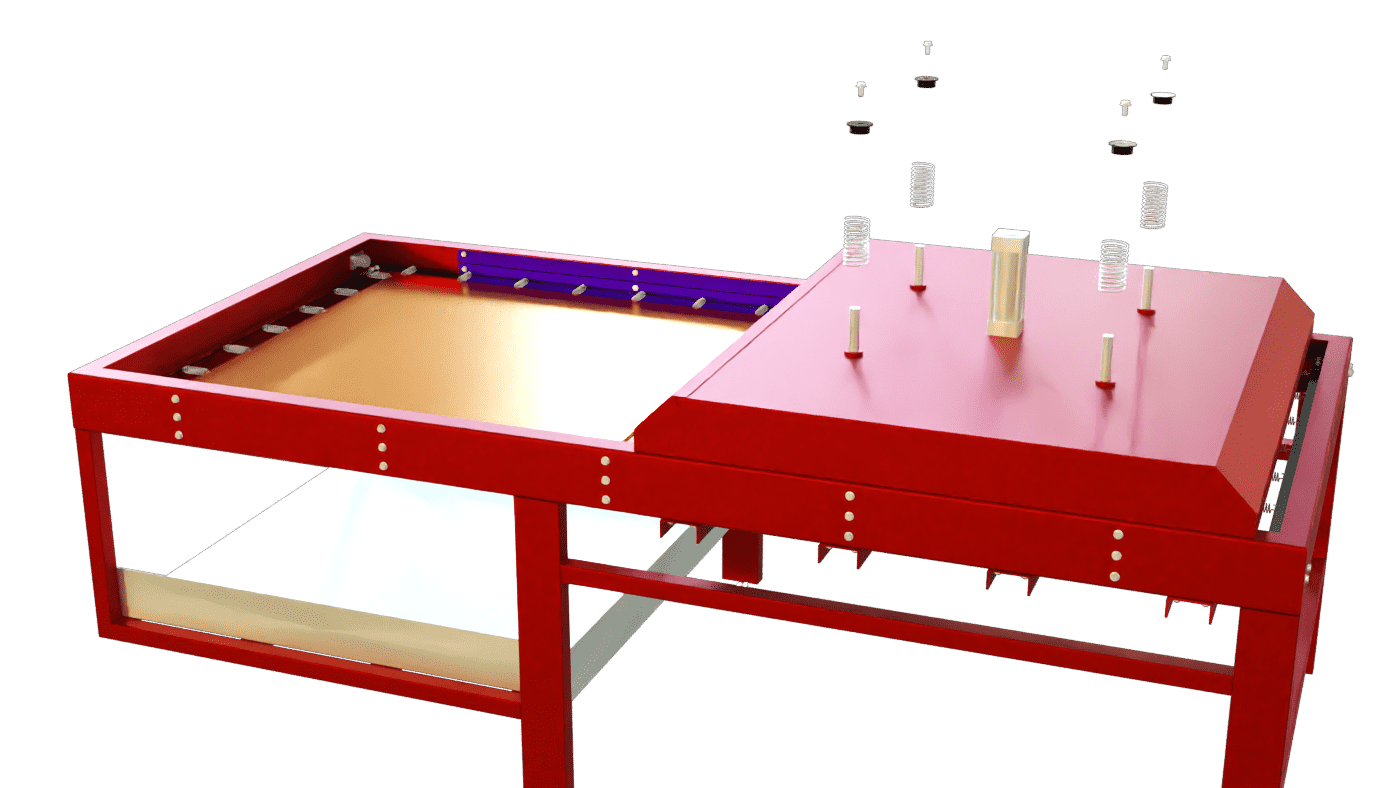

Colocar 4 resortes.
Enseguida las tapas de los resortes.
Aseguramos con tornillos de 3/8"

Finalmente queda como la imagen,
Los rieles son las partes de color morado y son las guías para que desplacen las lonas

Pintar del color deseado
